Thông tin chi tiết sản phẩm:
|
| Weight: | 0.5 kg | Dimensions: | 5 mm W, 2.5 mm H, 20 mm D |
|---|---|---|---|
| Recalibration Period: | 2 Year | Storage Temperature: | -30 ～ +80℃ |
| Operation Temperature: | 0 ～ +40℃ | Communication Interface: | RS232 / USB |
| Optical Input Interface: | Bare fiber input |

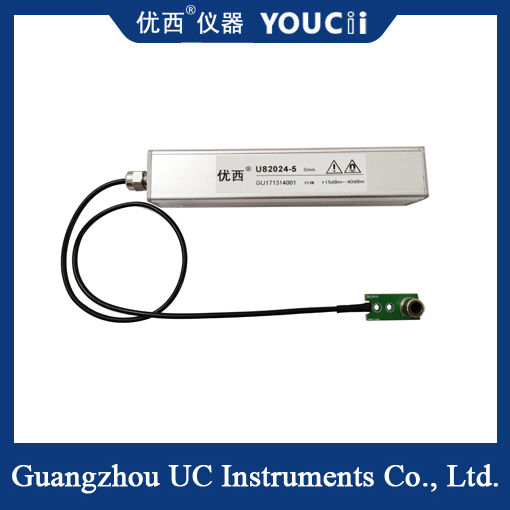

Đầu dò công suất quang bên ngoài PD siêu mỏng 2mm +10 đến -45dBm
Thiết kế siêu mỏng
Độ dày đầu dò điển hình chỉ 2.0-4.5 mm (kích thước đầu trước của kiểu U82024 là 5.0mm W×2.5mm H×20.0mm D, nhưng độ dày bề mặt phát hiện cực kỳ mỏng), có thể dễ dàng tích hợp vào các hệ thống quang học nhỏ gọn hoặc không gian hẹp.
Phát hiện độ chính xác cao
Bộ dò InGaAs được sử dụng, với dải bước sóng bao phủ 900-1700nm, đáp ứng các yêu cầu của băng thông liên lạc (1310/1550nm) và các băng thông mở rộng.
Độ chính xác tuyệt đối đạt ±4% (1200-1650nm), độ chính xác tương đối nhỏ hơn 0.02dB và độ tuyến tính công suất là ≤±0.06dB, đảm bảo đo chính xác cả tín hiệu ánh sáng yếu và mạnh.
|
Mã số |
U82024 |
|
Phần tử cảm biến |
InGaAs |
|
Kích thước PD |
φ2 mm |
|
Dải bước sóng |
900 ~ 1700 nm |
|
Bước sóng hiệu chuẩn |
1310 / 1550 / 1650nmHiệu chuẩn phân đoạn |
|
Dải công suất |
+10 ~- 45dBm |
|
Chu kỳ lấy mẫu công suất(tốc độ) |
1 ms(1KHz) |
|
Loại sợi ứng dụng |
SM và MM tiêu chuẩn lên đến kích thước lõi 62.5 um |
|
Tuyệt đối Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 162.50 nm) |
|
Tương đối Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu |
＜ 0.02 dB Điển hình |
|
Độ tuyến tính (công suất) |
≤ ± 0.06 dB (1200 nm ~ 162.50 nm, 0 ~ -40dBm) |
|
Suy hao phản hồi |
＞ 40 dB |
|
Đầu vào quang họcGiao diện |
Sợi trầner đầu vào |
|
Kích thước mặt trước đầu dò |
5.0 mm W x 2.5 mm H x 20.0 mm D |
|
Giao diệnRS232 |
/ USB Nhiệt độ hoạt động |
|
0 |
～+80 ℃Chu kỳ hiệu chuẩn lại |
|
-30 |
～+80 ℃Chu kỳ hiệu chuẩn lại |
|
2 |
NămKích thước5 |
|
mm W, |
2.5 mm H,20 mm DKhối lượng 0 |
|
.5 kg |
Giao diện linh hoạt và độ bềnNó cung cấp các giao diện giao tiếp RS232/USB, tạo điều kiện truyền dữ liệu và tích hợp hệ thống. |
Phạm vi nhiệt độ hoạt động là 0-40℃ và phạm vi nhiệt độ bảo quản là -30-80℃. Nó phù hợp với môi trường khắc nghiệt.
Chu kỳ hiệu chuẩn là 2 năm, giảm chi phí bảo trì dài hạn.
