Thông tin chi tiết sản phẩm:
|
| Model: | U9210E | Data rate: | 622M up to 15Gbps |
|---|---|---|---|
| Material: | Metal | Data output jitter (RMS): | 1.5 (10.3125G down)ps |
| Place of origin: | China | Rise and fall time (20% to 80%): | 18~23ps |
| Làm nổi bật: | Máy đo tỷ lệ lỗi bit tốc độ đầy đủ,Máy đo tỷ lệ lỗi với 12 kênh cổng |
||

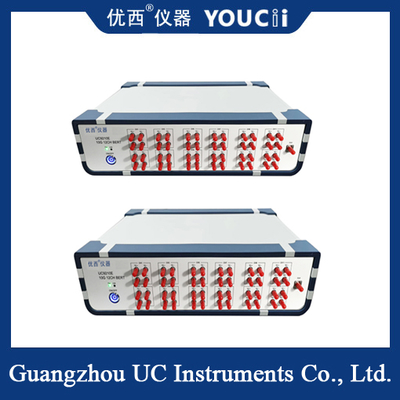

Máy đo tỷ lệ lỗi bit 10G với 12 kênh cổng điện
The 10G 12-channel full-rate bit error rate tester is a high-performance bit error rate testing device that supports 12 independent channels and has a rate coverage of 622M to 15Gbps (some models support custom expansion to higher rates).
Chức năng cốt lõi
Kiểm tra độc lập đa kênh
Phạm vi tỷ lệ rộng và tỷ lệ tùy chỉnh
Hỗ trợ nhiều loại mã
Giao diện quang học / điện có thể được cấu hình linh hoạt
| Không, không. |
tham số |
tối thiểu |
điển hình |
tối đa |
đơn vị |
| 1 |
Tỷ lệ dữ liệu |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.59.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | Gbps |
| 2 |
Loại mã |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 |
Thời gian tăng và giảm (20% đến 80%) |
18 | 23 | ps | |
| 4 |
Chuyển đổi mô hình |
Hỗ trợ đảo ngược tín hiệu ở đầu nhận |
|||
| 5 |
Phạm vi đầu ra tín hiệu (một đầu) |
200 | 800 | 1000 | mV |
| 6 |
Data output jitter (RMS) |
1.5 (10.3125G xuống) |
ps | ||
| 7 |
Giao diện nhập dữ liệu/đi ra dữ liệu |
Phân biệt, ghép AC, trở kháng 50 ohm, SMA |
|||
| 8 |
Khả năng ra đồng hồ |
100 | 156.25 | 156.25 | MHz |
| 9 |
Độ nhạy đầu vào tín hiệu dữ liệu (một kết thúc) |
0.1 | Vpp | ||
| 10 |
Dữ liệu đầu ra giao điểm biểu đồ mắt |
50 | 52 | 54 | % |
| 11 |
Nhiệt độ hoạt động |
10 | 25 | 50 | °C |
Các kịch bản ứng dụng điển hình
Nghiên cứu và phát triển và sản xuất các mô-đun quang học
Kiểm tra cáp tốc độ cao (DAC/AOC)
Xác minh kết nối giữa trung tâm dữ liệu
Truyền thông vệ tinh và hàng không vũ trụ
