Thông tin chi tiết sản phẩm:
|
| Người mẫu: | U8721SA | Phạm vi năng lượng: | + 5 ~ -70dBm |
|---|---|---|---|
| Phạm vi bước sóng: | 850 ~ 1700nm | Vật liệu: | Kim loại |
| Thời gian lấy mẫu điện (tỷ lệ): | 100kHz | Kích thước PD: | 2/5/12 mm |
| thời gian hiệu chuẩn: | 2 năm |

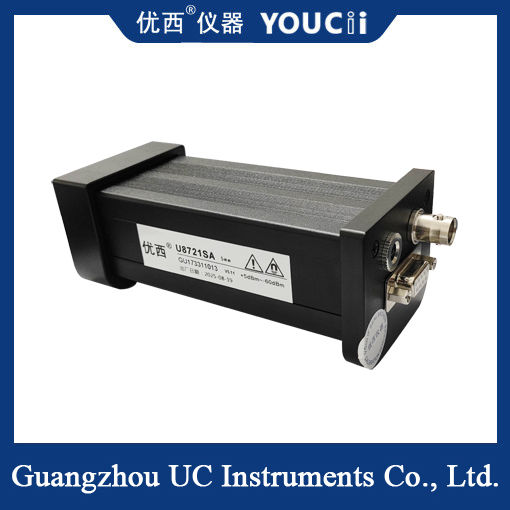

Nhanh chóng quét một điểm dừng xuống đáy của máy đo năng lượng quang học
Ưu điểm cốt lõi của máy đo công suất quang học một điểm quét nhanh nằm trong khả năng đạt được phép đo công suất quang học quét nhanh "một điểm quét" thông qua thu thập tốc độ cao,phạm vi năng động lớn và thiết kế đa kênh.
| Mô hình | U8721SA | ||||
| Các phần tử cảm biến | InGaAs | ||||
| Phạm vi bước sóng | 850 ~ 1700 nm | ||||
| Độ dài sóng hiệu chuẩn | 850 / 980 / 1310 / 1510 ~ 1640nm Chuẩn đoán liên tục | ||||
| Phạm vi công suất (dBm) | + 5 ~ -70 | ||||
|
Thời gian lấy mẫu công suất (Tỷ lệ) |
10 us ((100KHz) | ||||
| Loại sợi ứng dụng | Tiêu chuẩn SM và MM | ||||
| giao diện đầu vào quang học | Chế độ hỗ trợ các khớp sợi trần hoặc FC/Bộ điều hợp LC/SC | ||||
|
Sự không chắc chắn tuyệt đối (chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | ||||
|
Sự không chắc chắn tương đối (chính xác) ở điều kiện tham chiếu |
< 0,02 dB Giá trị điển hình | ||||
| Tính tuyến tính (năng lượng) | ≤ ± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| Lợi nhuận mất mát | > 40 dB | ||||
| Giao diện truyền thông | SMA/BNC, cổng hàng loạt | ||||
| Thời gian hiệu chuẩn | 2 năm | ||||
| Nhiệt độ hoạt động | 0 ~ +40°C | ||||
| Nhiệt độ lưu trữ | -30 ~ +80°C | ||||
| Kích thước | 52mm H,60 mm W,150 mm D | ||||
| Trọng lượng | 00,5 kg | ||||
Kiểm tra các thiết bị quang học thụ động
Cảnh: Các thử nghiệm mất tích chèn (IL) và mất mát phụ thuộc phân cực (PDL) của các thiết bị như bộ phân tách quang học, bộ phân phối đa chiều sóng (DWDM) và lưới dẫn sóng sắp xếp (AWG).
Ưu điểm: Sự kết hợp của việc thu thập tốc độ cao và phạm vi động lực lớn có thể nhanh chóng quét đường cong phản ứng sóng đầy đủ của thiết bị,tăng hiệu suất thử nghiệm hơn ba lần.
Giám sát các hệ thống truyền thông quang học tốc độ cao
Giám sát năng lượng thời gian thực của các mô-đun quang tốc độ cao như 400G / 800G trong kết nối giữa trung tâm dữ liệu (DCI) và 5G fronthaul.
Ưu điểm: Tỷ lệ làm mới 10KHz có thể nắm bắt các biến động thoáng qua của công suất quang học, cung cấp hỗ trợ dữ liệu cho phân tích ổn định hệ thống.
