Thông tin chi tiết sản phẩm:
|
| Số lượng kênh: | 2 | Thời gian lấy mẫu công suất（Tỷ lệ）: | 1ms(1KHz) |
|---|---|---|---|
| Kích thước: | 100 Mm W, 30 Mm H, 165 Mm D | Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu: | ＜ 0,02 dB điển hình |
| Nhiệt độ hoạt động: | 0 ～ +40℃ | Độ tuyến tính (công suất): | ≤ ± 0,06 DB (1200 Nm ~ 1610 Nm, +5 ~ -50dBm) |
| Thời gian hiệu chuẩn lại: | 2 năm | Dải công suất: | +9 ~ -66dBm |
Máy đo công suất quang là một công cụ thiết yếu được thiết kế để đo lường và phân tích chính xác các tín hiệu quang trong mạng cáp quang. Được chế tạo để mang lại hiệu suất vượt trội, thiết bị này đặc biệt được đánh giá cao nhờ khả năng đo suy hao phản xạ (return loss) vượt trội, với suy hao phản xạ lớn hơn 40 dB. Mức suy hao phản xạ cao này đảm bảo phản xạ tín hiệu tối thiểu, điều này rất quan trọng để duy trì tính toàn vẹn và hiệu quả của các hệ thống truyền thông cáp quang. Với khả năng đo suy hao phản xạ chính xác, Máy đo công suất quang giúp các kỹ thuật viên và kỹ sư chẩn đoán và khắc phục sự cố mạng một cách hiệu quả, đảm bảo hiệu suất hệ thống tối ưu.
Một trong những tính năng nổi bật của Máy đo công suất quang này là độ tuyến tính đặc biệt trong đo lường công suất. Thiết bị duy trì độ tuyến tính ≤ ± 0,06 dB trên dải bước sóng từ 1200 nm đến 1610 nm và các mức công suất từ +5 dBm đến -50 dBm. Độ chính xác đáng kể này cho phép người dùng tin tưởng vào các kết quả đọc nhất quán và chính xác, điều này rất quan trọng đối với các ứng dụng đòi hỏi độ trung thực đo lường cao. Cho dù bạn đang làm việc với sợi quang đơn mode (SM) tiêu chuẩn hay sợi quang đa mode (MM) với kích thước lõi lên đến 62,5 micromet, máy đo công suất này đều hoàn toàn phù hợp để xử lý các ứng dụng này một cách dễ dàng.
| Mã Model | U8201M | U8202M | U8201MH | U8202MH |
| Số kênh | 1 | 2 | 1 | 2 |
| Dải công suất | +9 ~ -66dBm | +25 ~ -50dBm | ||
| Dải bước sóng | 850 ~ 1700 nm | |||
|
Chu kỳ lấy mẫu công suất (tốc độ) |
1ms(1KHz) | |||
| Bước sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm | |||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn với kích thước lõi lên đến 62,5 um | |||
|
Tuyệt đối Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm, +5~ -50dBm) | ± 4% (1200 nm ~ 1610 nm, +20~ -35dBm) | ||
|
Tương đối Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu |
＜ 0,02 dB Điển hình | |||
| Độ tuyến tính (công suất) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, +5~ -50dBm) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, +20~ -35dBm) | ||
| Suy hao phản xạ | ＞ 40 dB | |||
| Giao diện truyền thông | RS232 | |||
| Lưu trữ dữ liệu lấy mẫu | Hỗ trợ thu thập và lưu trữ dữ liệu liên tục trong tối đa 2 giờ trực tuyến, với biểu đồ đường cong công suất | |||
| Nguồn điện | DC5V3A, đi kèm bộ chuyển đổi nguồn AC 100~240V | |||
| Nhiệt độ hoạt động | 0 ～ +40℃ | |||
| Nhiệt độ lưu trữ | -30 ～ +80℃ | |||
| Thời gian hiệu chuẩn lại | 2 năm | |||
| Kích thước | Rộng 100 mm, Cao 30 mm, Sâu 165 mm | |||
| Trọng lượng | 1,0 kg | |||

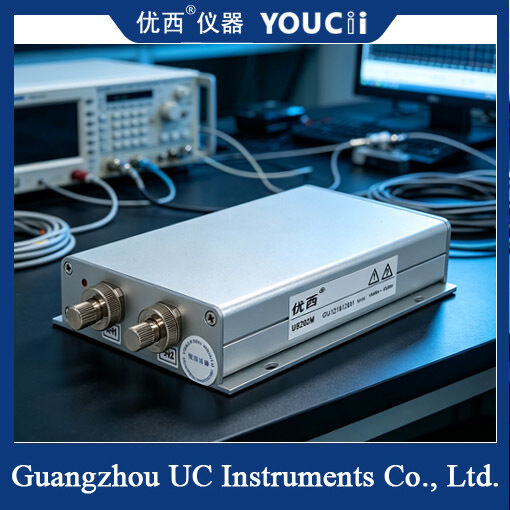

Mô-đun máy đo công suất quang hai kênh YOUCii U8202M là một thiết bị tiên tiến và đáng tin cậy được thiết kế để đáp ứng nhu cầu của các chuyên gia làm việc trong lĩnh vực truyền thông và kiểm tra cáp quang. Với kích thước nhỏ gọn 100 mm chiều rộng, 30 mm chiều cao và 165 mm chiều sâu, cùng trọng lượng chỉ 1,0 Kg, thiết bị này có tính di động cao và tiện lợi cho cả ứng dụng tại hiện trường và phòng thí nghiệm. Dải bước sóng rộng từ 850 đến 1700 nm làm cho nó linh hoạt cho nhiều mạng và hệ thống quang khác nhau.
Máy đo công suất quang này lý tưởng cho các trường hợp cần đo công suất quang chính xác và nhanh chóng. Nhờ chu kỳ lấy mẫu công suất 1 ms (tốc độ) ở 1 KHz, YOUCii U8202M đảm bảo giám sát thời gian thực và thu thập dữ liệu chính xác, điều này rất cần thiết trong quá trình lắp đặt, bảo trì và khắc phục sự cố cáp quang. Khả năng hai kênh cho phép đo đồng thời, tăng hiệu quả và tiết kiệm thời gian trong các tình huống mạng phức tạp.
