Thông tin chi tiết sản phẩm:
|
| Kích thước (mm): | 200 * 90 * 50 | Nhiệt độ bảo quản (℃): | -25 ～ + 70 |
|---|---|---|---|
| Nhiệt độ hoạt động (℃): | -10 ～ + 60 | Thời gian hoạt động của pin (h): | 200 không có đèn nền |
| Bộ đổi nguồn (V): | 8,4 | Pin kiềm: | 3 * AA ， 1.5V |
| Đầu nối tiêu chuẩn: | FC / PC hoặc FC, SC có thể hoán đổi cho nhau | ||
| Làm nổi bật: | Máy đo công suất quang cầm tay,Máy đo công suất quang đầy đủ chức năng |
||

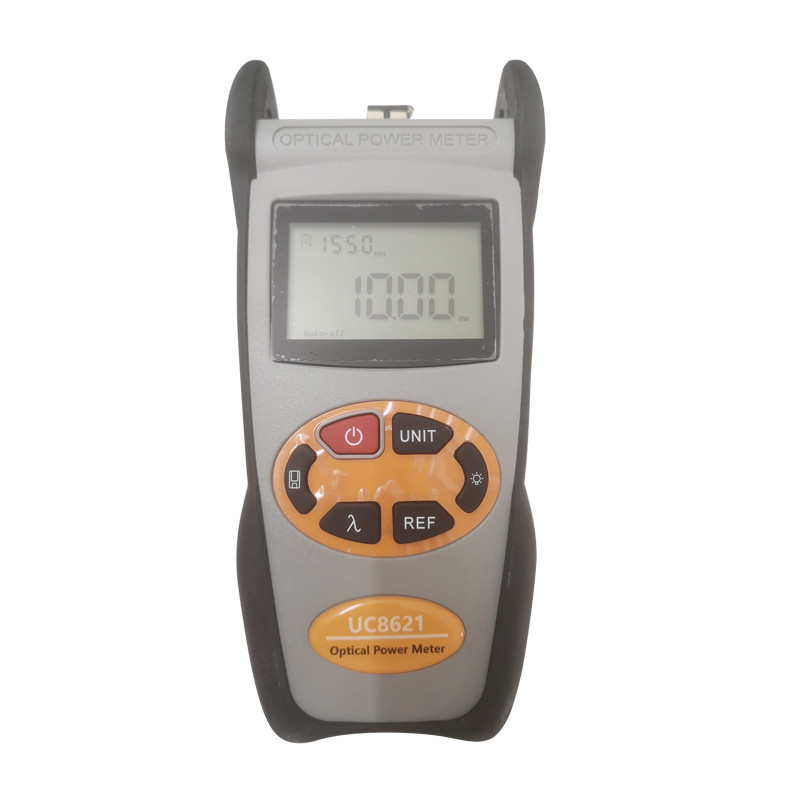

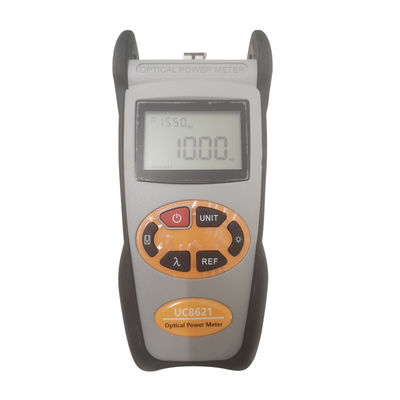

Máy đo công suất quang cầm tay đầy đủ chức năng -50 ～ + 26dBm Công suất cao
Thông số kỹ thuật
| Bước sóng hiệu chuẩn (nm) | 850/1300/1310/1490/1550/1625 | |
| Loại máy dò | InGaAs | |
| Dải đo (dBm) | -70 ～ + 6 | -50 ～ + 26 |
| Độ không chắc chắn (dB) | ± 0,15 (3,5%) | |
| Độ phân giải màn hình (dB) | 0,01 | |
| ID tần số (Hz) | 270,1 nghìn, 2 nghìn | |
| Dung lượng lưu trữ ngày | 1000 | |
| Cổng giao tiếp | USB | |
| Đầu nối tiêu chuẩn | FC / PC hoặc FC, SC có thể hoán đổi cho nhau | |
| Pin kiềm | 3 * AA, 1.5V | |
| Bộ đổi nguồn (V) | 8,4 | |
| Thời gian hoạt động của pin (h) | 200 không có đèn nền | |
| Nhiệt độ hoạt động (℃) | -10 ～ + 60 | |
| Nhiệt độ bảo quản (℃) | -25 ～ + 70 | |
| Kích thước (mm) | 200 * 90 * 50 | |
| Trọng lượng (g) | 285 | |
Ghi chú: Thời gian hoạt động của pin dựa trên điều kiện tắt nguồn của đèn nền.Nếu bật đèn nền liên tục,
thời gian hoạt động sẽ ngắn hơn.
Hướng dẫn sử dụng chức năng
(1) Màn hình
Hiển thị dữ liệu và chế độ làm việc của thiết bị.
(2) Phím nguồn
BẬT / TẮT thiết bị
(3) phím chuyển đổi đơn vị
Nhấn phím này để chuyển đổi giữa phép đo tuyệt đối (dBm) và phép đo tương đối (dB) và xW của công suất quang.
mW, chuyển đổi dBm: 10 log (mW) = (dBm)
(4) Cài đặt REF:
Để lưu trữ giá trị công suất hiện tại làm giá trị tham chiếu sẽ được hiển thị ở trên cùng bên phải của màn hình LCD, đồng thời “Tham chiếu” cũng hiển thị ở trên cùng bên phải.Nó sẽ so sánh công suất hiện tại với công suất tham chiếu và hiển thị giá trị công suất tương đối tính bằng dB.
(5)
Phím lưu / xem dữ liệu.
Tiết kiệm dữ liệu, OPM có thể tiết kiệm không dưới 1000 dữ liệu.Nhấn, màn hình sẽ hiển thị lưu dữ liệu Không, mẹo lưu dữ liệu, nhấn doubelxác nhận việc lưu.
(6) điều khiển đèn nền: Mở hoặc tắt đèn nền.
(7) Lựa chọn bước sóng / Xác định bước sóng
Nhấn nhanh phím này để chuyển bước sóng và hiển thị ở trên cùng bên trái của
Màn hình LCD, 1310nm là bước sóng mặc định
5．Hướng dẫn vận hành
5.1 BẬT / TẮT
Trước hết, hãy lắp pin hoặc PSU, không có tia laser nào vào, nhấn để mở máy kiểm tra.
Khi máy thử ở chế độ chờ, phím bấm có thể hủy hoặc chọn chức năng tự động tắt.Nếu chọn chức năng tự động tắt, “Tự động tắt” sẽ hiển thị ở phía dưới bên trái của màn hình.Ở trạng thái “Tự động tắt”, OPM sẽ tự động tắt sau 10 phút.
Nếu bạn muốn tắt OPM, hãy nhấn khoảng 2 giây.
5.2Đo công suất đầu ra
5.2.1 Tháo nắp đậy bụi, kết nối với dây vá.Vui lòng xác nhận đầu nối và chân của dây vá đang được làm sạch.
5.2.2 Bật OPM.
5.2.3 Chọn bước sóng Nhấn nhanh, chọn bước sóng đã hiệu chỉnh, lưu ý rằng bước sóng đã chọn phải giống với bước sóng nguồn laser.
5.2.3 Công tắc đơn vị Nhấn để chuyển giữa phép đo tuyệt đối (dBm) và phép đo tương đối (dB) và xW của công suất quang.
5.2.4 Đo giá trị tương đối Mỗi bước sóng có thể đặt giá trị Tham chiếu, Nhấn, đặt giá trị hiện tại làm giá trị tham chiếu và tự động tính ra giá trị tương đối.
5.3 Xử lý dữ liệu.OPM loại này có 1000 bộ nhớ lưu dữ liệu.Khi cần lưu, nhấn, ở trên cùng bên phải của màn hình sẽ hiển thị Số tiết kiệm dữ liệu.Sau đó kìm nén, xác nhận lưu, số tiết kiệm sẽ biến mất ở phía trên bên phải của màn hình.Làm thế nào để chuyển dữ liệu sang PC và xem hoặc xóa dữ liệu, vui lòng tham khảo đĩa CD.
5.4 Nhận dạng tự động theo bước sóng. Nhấn nút OPM cho đến khi xuất hiện “--- AU” ở trên cùng bên phải của màn hình; Nhấn nútcủa OLS, và sau đó có thể tắt chức năng này.
5.5 Phát hiện tần số.OPM có thể kiểm tra tần số của OLS.Nếu các tần số đầu ra của OLS là 270Hz, 1KHz, 2KHz tương ứng, OPM sẽ tự động phát hiện tần số và hiển thị ở phía trên bên phải của màn hình LCD.
5.6 Hiệu chỉnh người dùng tự.
Vui lòng tham khảo CD.
6.1 Luôn giữ cho các cổng kết nối của đồng hồ đo điện sạch sẽ.
6.2 Không sử dụng đầu nối / bộ điều hợp sợi quang kém chất lượng, nếu không sẽ làm hỏng giao diện của máy dò, ảnh hưởng lớn đến hiệu suất của thiết bị.
6.3 Cố gắng chỉ sử dụng bộ chuyển đổi được cung cấp.
6.4 Khi không sử dụng, hãy đảm bảo nắp chống bụi được đặt đúng cách trên các cổng quang.
6.5 Cẩn thận cắm / rút các đầu nối / bộ điều hợp sợi quang để tránh trầy xước cổng của đồng hồ đo điện.
6.6 Giữ vệ sinh thường xuyên cổng quang của đồng hồ đo điện, vui lòng làm sạch bằng tăm bông được cung cấp bằng cồn đúng cách.
| Các vấn đề | Nguyên nhân có thể | Dung dịch |
| Hiển thị mờ trên màn hình LCD |
1. Nguồn tắt 2. Pin quá yếu |
1. Nhấn phím. 2. Thay pin |
| Các phép đo không chính xác |
1. Đầu nối quang không sạch. 2. kết nối sợi quang không chính xác |
1. Làm sạch các đầu nối quang 2. Kết nối lại sợi quang |
số 8.Thay pin
Nếu bạn thấy pin yếu khi đang vận hành, vui lòng tắt thiết bị ngay lập tức và thay pin mới.
