Thông tin chi tiết sản phẩm:
|
| Chế độ hoạt động: | Chế độ cài đặt nguồn | Nghị quyết: | 0,001 dB |
|---|---|---|---|
| Bước sóng hiệu chuẩn: | 1270/1310/1490/1550/1610 nm | Loại sợi: | SMF và MMF |
| Thời gian trung bình của giám sát PM: | 2 mili giây ~ 1 giây | Độ chính xác (Với điều khiển công suất quang học): | ± 0,02 dB |
| Công suất đầu vào an toàn tối đa: | + 5dBm | Nhiệt độ hoạt động: | 0 ～ + 40 ℃ |
| Nhiệt độ bảo quản: | -30 ～ + 80 ℃ | ||
| Làm nổi bật: | Bộ suy hao quang biến đổi 1 kênh,Bộ suy giảm quang có thể thay đổi 70dBm |
||
Bộ suy hao quang học 1/2 kênh và dải đo công suất +5 ~ -70dBm

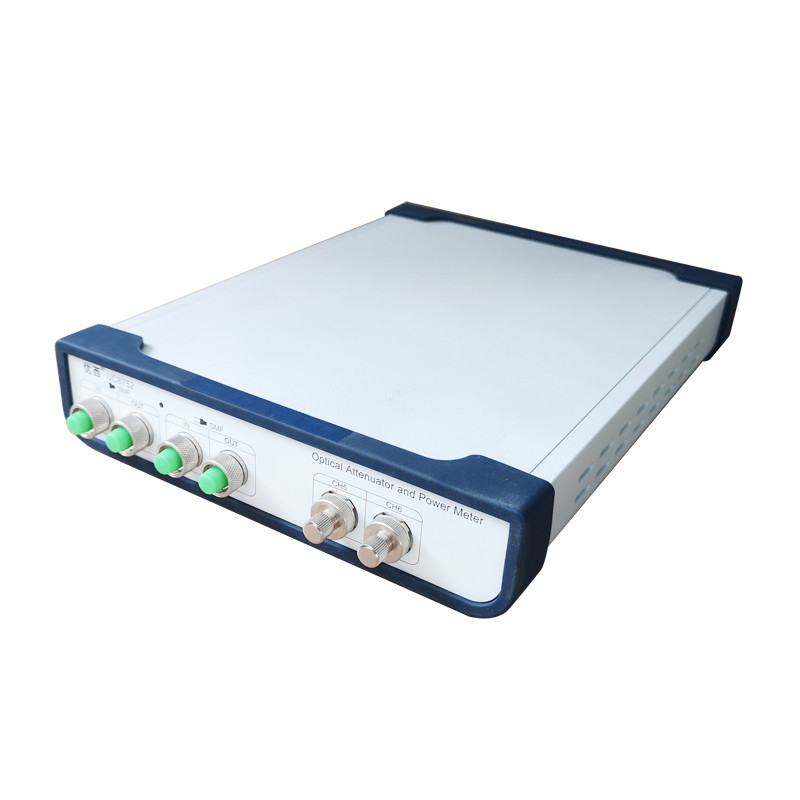

Bộ suy hao quang học 2 kênh UC8752 và đồng hồ đo công suất
Tính năng sản phẩm:
Có thể cài đặt nhanh chóng và chính xác mức suy giảm quang học và đầu ra công suất quang, và thời gian ổn định của điều khiển công suất quang nhỏ hơn 100 ms.
Bộ suy hao đa kênh được đặt cùng lúc, nhiều cổng đo cùng lúc, tiết kiệm nhiều thời gian đo;
Máy đo công suất quang có độ chính xác cao tích hợp đảm bảo tính ổn định và độ chính xác của việc giám sát điện năng; Vận hành đơn giản, giao diện người dùng đồ họa trực quan, xem trước dữ liệu đa kênh cùng một lúc, trạng thái kiểm tra trong nháy mắt;
Mô tả giao diện sản phẩm
Mặt trước của nhạc cụ
Lưu ý: CH1-CH2 và CH3-CH4 là bộ suy giảm quang học, CH5 và CH6 là đồng hồ đo công suất
Ở phía sau của nhạc cụ
Các yêu cầu cung cấp điện
UC8752 tuân thủ các quy định về độ quá áp cấp II.Điện áp hoạt động là điện áp AC 100 ~ 240V, dải tần 48-66Hz, điện áp hoạt động Ở 115V, dòng tiêu thụ tối đa là 230mA;Điện áp hoạt động 230V, dòng tiêu thụ tối đa là 120mA.
Chỉ số sức mạnh
Chỉ báo nguồn sáng lên khi thiết bị được bật nguồn.
Mô tả giao diện liên lạc
Máy đo độ mờ và công suất quang UC8752 có hai cổng giao tiếp ở mặt sau là cổng USB và cổng USB giao tiếp RS232.
Giao diện USB
Giao diện USB là giao diện loại B 4 lõi tiêu chuẩn, có thể được kết nối với UC8752 và PC, đồng thời thiết bị có thể được điều khiển bằng phần mềm giám sát.
Định nghĩa chân giao diện RS232
RS232 được kết nối với cáp
Định nghĩa chân kết nối của cáp kết nối RS232:
| Phích cắm DB9 | Pin DB9 | ||
| GHIM | LƯU Ý | GHIM | LƯU Ý |
| 2 | Dữ liệu đã nhận | 2 | Chuyển dữ liệu |
| 3 | Chuyển dữ liệu | 3 | Dữ liệu đã nhận |
| 5 | Tín hiệu mặt đất | 5 | Tín hiệu mặt đất |
