Thông tin chi tiết sản phẩm:
|
| Bước sóng hiệu chuẩn: | 1270/1286/1290/1295/1300/1305/11310/1330/11510/1530/1550/1570 nm | loại trình kết nối: | Đầu nối FC / UPC |
|---|---|---|---|
| Độ lặp lại: | ≤ ± 0,02 dB | Công suất đầu vào an toàn tối đa: | + 20dBm |
| Nhiệt độ bảo quản: | -30 ～ + 80 ℃ | Kích thước: | 235mm W, 55 mm H, 320 mm D |
| Thời gian trung bình của giám sát PM: | 1 ~ 1000ms | Trọng lượng: | 3.0 Kg |
| Làm nổi bật: | Bộ suy hao quang biến đổi 8CH,Bộ suy giảm quang biến đổi 4Ch,Bộ suy giảm quang đa kênh |
||
Bộ suy hao quang biến đổi 4Ch hoặc 8CH với đa kênh tùy chọn

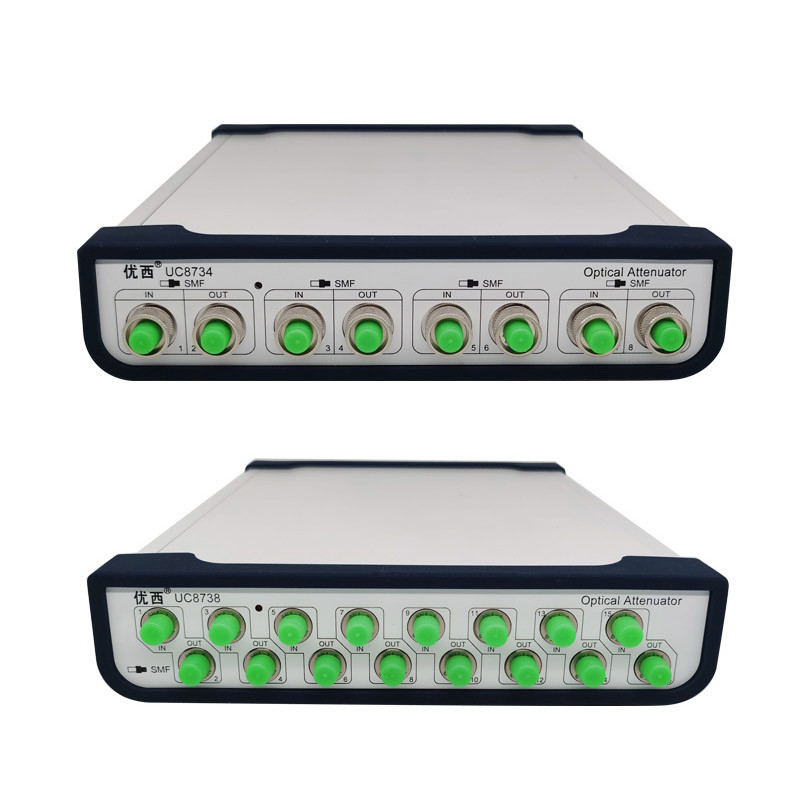

Bộ suy giảm quang học điều khiển quang học UC8734 / 8 4/8 kênh
Sự chỉ rõ
| Người mẫu # | UC8734 | UC8738 |
| Dải bộ suy giảm | 0 ~ 40 dB | |
| Bước sóng hiệu chuẩn |
1270/1286/1290/1295/1300/1305 / 1310/1330/1510/1530/1550/1570 nm |
|
| Mất đoạn chèn | ≤1,5 dB | |
| Loại sợi | 9/125 um chế độ đơn | |
| loại trình kết nối | Đầu nối FC / UPC | |
| Độ chính xác suy giảm |
≤ ± 0,1 dB (0 ~ 25 dB) ≤ ± 0,02 dB (0 ~ 25 dB Với điều khiển Nguồn) |
|
| Độ lặp lại | ≤ ± 0,02 dB | |
| Thời gian trung bình của giám sát PM | 1 ~ 1000ms | |
| Cài đặt thời gian | 100ms | |
| Tốc độ chuyển đổi suy giảm | 0,1 ~ 50 dB / s | |
| Trả lại mất mát | > 45 dB | |
| Công suất đầu vào an toàn tối đa | + 20dBm | |
| Phương thức giao tiếp | Điều khiển RS232, USB, RJ45 bằng PC | |
| Thời gian hiệu chuẩn lại | 2 năm | |
| Nhiệt độ hoạt động | 0 ～ + 40 ℃ | |
| Nhiệt độ bảo quản | -30 ～ + 80 ℃ | |
| Quyền lực | 100 ~ 240 V | |
| Kích thước | 235mm W, 55 mm H, 320 mm D | |
| Trọng lượng | 3.0 kg | |
Yêu cầu cấp nguồn Ac
Thiết bị tuân thủ các quy định về quá điện áp cấp II.Điện áp hoạt động là điện áp AC 100 ~ 240V, dải tần 48-66Hz, điện áp hoạt động 115V Khi, dòng tiêu thụ tối đa là 230mA;Điện áp hoạt động 230V, nhiều nhất
Dòng tiêu thụ tối đa là 120mA.
Dây nguồn
Theo tiêu chuẩn an toàn quốc tế, thiết bị được trang bị dây nguồn 3 lõi đạt tiêu chuẩn quốc gia.Chỉ kết nối dây nguồn Cắm vào ổ cắm điện có bảo vệ nối đất.
Chỉ số sức mạnh
Chỉ báo nguồn sáng lên khi thiết bị được bật nguồn.
Mô tả giao diện liên lạc
Có hai cổng giao tiếp ở mặt sau của thiết bị, đó là giao diện USB và giao diện RS232.
Giao diện USB
Giao diện USB là giao diện loại B tiêu chuẩn 4 lõi, có thể được kết nối với thiết bị và PC, đồng thời thiết bị có thể được điều khiển bằng phần mềm giám sát.
Cổng nối tiếp RS232
Các thông số cổng nối tiếp của thiết bị được đặt thành một giá trị cố định.Thông số cổng nối tiếp Cài đặt của máy tính phải khớp với Cài đặt thông số thiết bị.
Các thông số cố định:
Tốc độ truyền: 115.200
Số chữ số: 8
Kiểm tra: Không có
Số dừng: 1
Giao diện RS232
Giao diện mạng LAN
Chế độ làm việc: Chế độ máy chủ UDP
Giao diện đầu ra / đầu vào quang học
Giao diện đầu nối sợi quang để xuất tín hiệu laser.Chọn đầu nối FC / PC hoặc FC / APC và loại sợi SMF hoặc MMF theo hướng dẫn trên nhãn.
Đầu ra đồng bộ
Đầu nối SMA.Khi mô-đun nguồn sáng đang quét, đầu ra đồng bộ xuất ra tín hiệu xung kích hoạt.
Tính năng sản phẩm:
Có thể đặt nhanh chóng và chính xác độ suy giảm quang học và đầu ra công suất quang, đồng thời thời gian ổn định của điều khiển công suất quang nhỏ hơn 100 ms.
Bộ suy hao đa kênh được đặt cùng lúc, nhiều cổng đo cùng lúc, tiết kiệm nhiều thời gian đo;
Máy đo công suất quang có độ chính xác cao được tích hợp sẵn đảm bảo sự ổn định và chính xác của việc giám sát điện năng;
Hoạt động đơn giản, giao diện người dùng đồ họa trực quan, xem trước dữ liệu đa kênh cùng một lúc, trạng thái kiểm tra trong nháy mắt;
Kích thước nhỏ, cấu trúc nhỏ gọn.Nhiều thiết bị có thể được tùy chỉnh để sử dụng theo tầng để mở rộng số lượng kênh.
