Thông tin chi tiết sản phẩm:
|
| Phạm vi suy hao: | 0~45dB | Bước sóng hoạt động: | 1550±5 nm |
|---|---|---|---|
| Mất chèn: | ≤1,8dB | Loại sợi: | 8/125 um PMF |
| loại trình kết nối: | Bộ kết nối FC/APC | Độ lặp lại: | ≤ ±0,02dB |
| Cài đặt thời gian: | 100ms | ||
| Làm nổi bật: | Bộ suy hao quang biến thiên kênh đôi,Bộ suy giảm quang biến thiên 45DB |
||

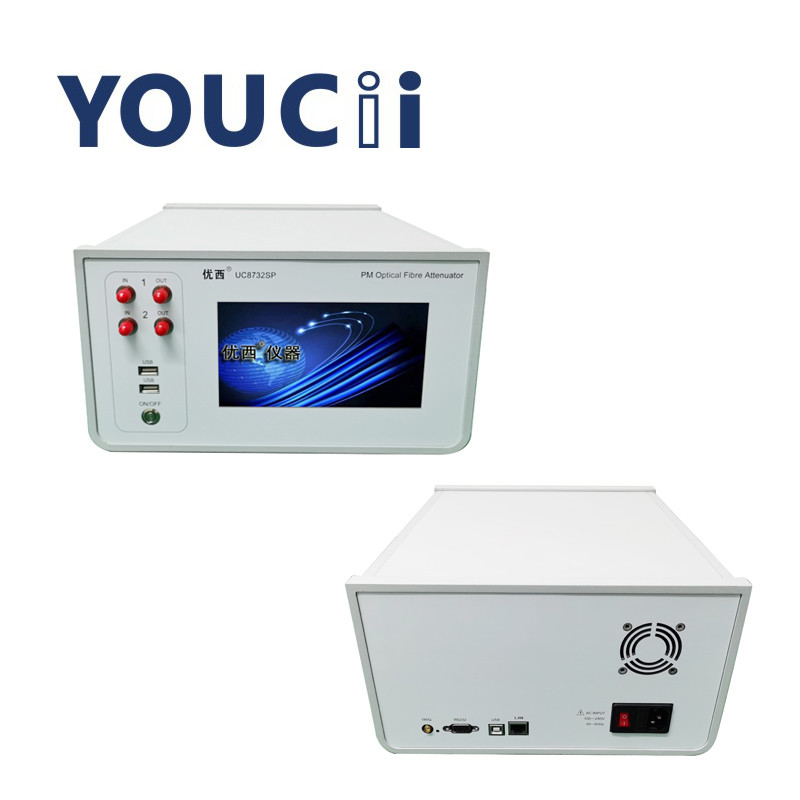

Máy thu âm quang hai kênh với phạm vi thu âm 0 ~ 45 DB
Máy giảm cường độ quang là một thiết bị thụ động sợi quang rất quan trọng có thể làm suy yếu năng lượng tín hiệu quang theo yêu cầu của người dùng.Nó thường được sử dụng để hấp thụ hoặc phản chiếu biên điện quang học, đánh giá sự mất mát của hệ thống và thử nghiệm mùa đông.
Thông số kỹ thuật
| Mô hình # | UC8732SP |
| Phạm vi giảm nhẹ | 0 ~ 45 dB |
| Độ dài sóng hoạt động | 1550±5 nm |
| Mất tích nhập | ≤1,8dB |
| Loại sợi | 8/125 um PMF |
| Loại kết nối | Bộ kết nối FC/APC |
| Độ chính xác của sự suy giảm |
≤ ± 0,1 dB (0 ~ 25 dB) ≤ ± 0,02 dB (0 ~ 25 dB với điều khiển công suất) |
| Khả năng lặp lại | ≤ ±0,02 dB |
| Thời gian trung bình của màn hình PM | 1 ~ 1000ms |
| Thời gian giải quyết | 100ms |
| Tốc độ chuyển đổi suy giảm | 0.1 ~ 50 dB/s |
| Lợi nhuận mất mát | > 50 dB |
| Lượng đầu vào an toàn tối đa | +20dBm |
| Kích thước màn hình cảm ứng | 7" |
| Giao diện truyền thông | RS232, USB, RJ45 |
| Thời gian hiệu chuẩn lại | 2 năm |
| Nhiệt độ hoạt động | 0 ̊ +40°C |
| Nhiệt độ lưu trữ | -30 ̊+80°C |
| Sức mạnh | 100 ~ 240 V |
| Kích thước | 280mm W, 140mm H, 320mm D |
| Trọng lượng | 40,0 kg |
Ứng dụng
Kiểm tra mô-đun quang hoạt động/thiết bị:
Trong phép đo lỗi đa kênh của mô-đun máy thu quang, phép đo dữ liệu song song được thực hiện.
Trong phép đo độ nhạy của mô-đun nhận quang, đầu vào điện quang song song nhanh và chính xác được cung cấp.
100ms thời gian ổn định điều khiển điện quang, cải thiện đáng kể hiệu quả thử nghiệm.
Xét nghiệm tích hợp mạng truyền thông quang học:
Trong tích hợp mạng truyền thông quang học, kiểm tra hiệu suất truyền mạng và chức năng quản lý mạng.
Đặc điểm
Sự suy giảm quang học và sức mạnh quang học có thể được thiết lập nhanh chóng và chính xác, và thời gian ổn định của điều khiển sức mạnh quang học ít hơn 100 ms.
Máy giảm áp đa kênh được đặt cùng một lúc, nhiều cổng được đo cùng một lúc, tiết kiệm rất nhiều thời gian đo;
Bộ đo công suất quang học chính xác cao tích hợp đảm bảo tính ổn định và chính xác của việc theo dõi công suất;
Hoạt động đơn giản, giao diện người dùng đồ họa trực quan, xem trước dữ liệu nhiều kênh cùng một lúc, trạng thái thử nghiệm trong một cái nhìn;
Dựa trên nền tảng hệ thống Windows, dễ sử dụng và vận hành.
Yêu cầu nguồn cung cấp điện
UC8732SP tuân thủ các quy định về điện áp cao cấp II. Điện áp hoạt động là 100 ~ 240V điện áp AC, dải tần số là 48 ~ 66Hz, điện áp hoạt động là 115V,Điện tiêu thụ tối đa là 230mA; Khi điện áp hoạt động là 230V, dòng tiêu thụ tối đa là 120mA.
Cổng USB
Giao diện USB là một giao diện loại B 4 lõi tiêu chuẩn, có thể được kết nối với UC8732SP và PC, và dụng cụ có thể được điều khiển bằng phần mềm giám sát.
Cáp kết nối USB
Chiều dài của cáp USB không thể vượt quá 5 m. Nếu không, chỉ có thể sử dụng thiết bị mở rộng ngoại vi USB của bên thứ ba. Nói chung, chiều dài mở rộng tối đa có thể đạt 50 m.
Cổng hàng loạt RS232
Các thông số cổng hàng loạt của thiết bị được thiết lập với một giá trị cố định.
Định nghĩa chân giao diện RS232
