Thông tin chi tiết sản phẩm:
|
| Phạm vi suy hao（dB）: | 0~40 | Suy hao chèn（dB）: | ≤1,5 |
|---|---|---|---|
| loại trình kết nối: | Đầu nối FC/UPC | Thời gian trung bình của màn hình PM（ms）: | 1~1000 |
| Tốc độ chuyển đổi suy giảm (dB/s ): | 0,1 ~ 50 | Operation Temperature(°C): | 0～ +40 |
| Công suất（V）: | 100~240 | Sự bảo đảm: | 1 năm |
| Làm nổi bật: | Bộ suy giảm quang biến thiên 8CH,Bộ suy giảm quang biến thiên 4Ch |
||

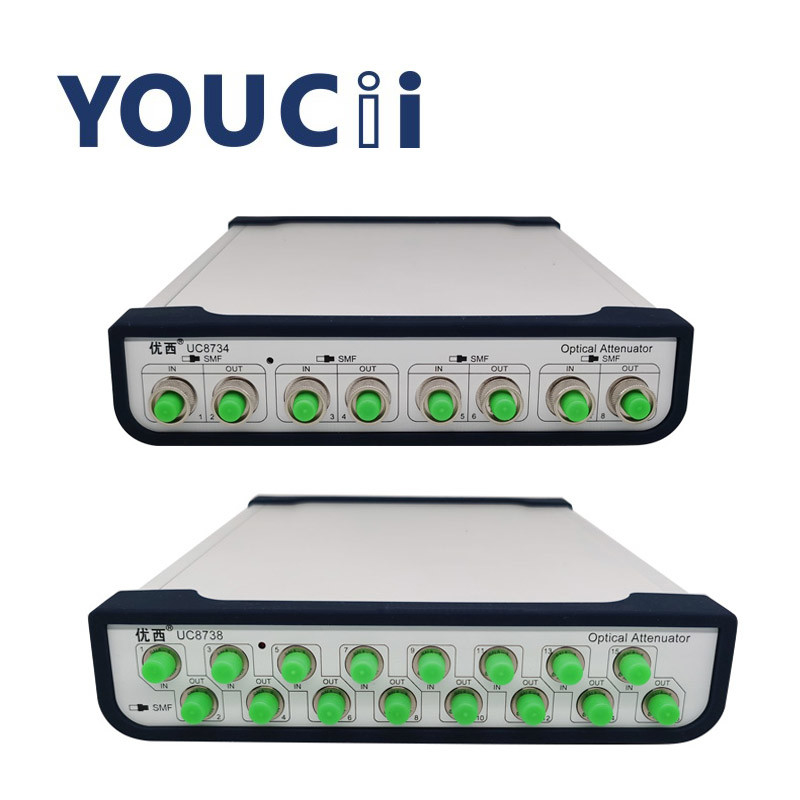

Bộ suy giảm quang biến thiên 4Ch 8CH Phạm vi suy giảm 0~45dB
Kiểm tra mô-đun quang/thiết bị quang đang hoạt động:
Trong phép đo lỗi đa kênh của mô-đun thu phát quang, phép đo dữ liệu song song được thực hiện.
Trong phép đo độ nhạy của mô-đun thu quang, nó cung cấp đầu vào nguồn quang song song, nhanh và chính xác.
Thời gian ổn định điều khiển công suất quang 100ms, cải thiện đáng kể hiệu quả kiểm tra.
Thử nghiệm tích hợp mạng truyền thông quang học:
Kiểm tra hiệu suất truyền mạng và các chức năng quản lý mạng trong tích hợp mạng truyền thông quang.
Sự chỉ rõ
| Người mẫu # | UC8734 | UC8738 |
| Phạm vi suy hao | 0~40dB | |
| Bước sóng hiệu chuẩn |
1270/1286/1290/1295/1300/1305/ 1310/1330/1510/1530/1550/1570nm |
|
| Mất chèn | ≤1,5dB | |
| Loại sợi | 9/125 um chế độ đơn | |
| loại trình kết nối | Đầu nối FC/UPC | |
| Độ chính xác suy giảm |
≤ ± 0,1 dB (0 ~ 25 dB) ≤ ± 0,02 dB (0 ~ 25 dB Với điều khiển nguồn) |
|
| Độ lặp lại | ≤ ±0,02dB | |
| Thời gian trung bình của màn hình PM | 1~1000ms | |
| Cài đặt thời gian | 100ms | |
| Tốc độ chuyển đổi suy giảm | 0,1 ~ 50 dB/giây | |
| mất mát trở lại | > 45dB | |
| Công suất đầu vào an toàn tối đa | +20dBm | |
| Phương thức giao tiếp | RS232, USB, RJ45 Điều khiển bằng PC | |
| Thời gian hiệu chỉnh lại | 2 năm | |
| Nhiệt độ hoạt động | 0～ +40℃ | |
| Nhiệt độ bảo quản | -30～+80℃ | |
| Quyền lực | 100~240 V | |
| kích thước | 235mm W, 55mm H, 320mm S | |
| Cân nặng | 3,0 kg | |
Yêu cầu cung cấp điện xoay chiều
Thiết bị tuân thủ các quy định về quá áp cấp II.Điện áp hoạt động là điện áp xoay chiều 100 ~ 240V, dải tần 48-66Hz, điện áp hoạt động 115V Khi đó, dòng điện tiêu thụ tối đa là 230mA;Điện áp hoạt động 230V, nhiều nhất
Dòng tiêu thụ tối đa là 120mA.
dây nguồn
Theo tiêu chuẩn an toàn quốc tế, đàn được trang bị dây nguồn 3 lõi đạt tiêu chuẩn quốc gia.Chỉ kết nối dây nguồn Cắm vào ổ cắm điện có bảo vệ nối đất.
Chỉ số sức mạnh
Đèn báo nguồn sáng lên khi thiết bị được bật nguồn.
Mô tả giao diện truyền thông
Có hai cổng giao tiếp ở mặt sau của thiết bị, đó là giao diện USB và giao diện RS232.
Giao diện USB
Giao diện USB là giao diện loại B 4 lõi tiêu chuẩn, có thể được kết nối với thiết bị và PC và thiết bị có thể được điều khiển bằng phần mềm giám sát.
Cổng nối tiếp RS232
Các tham số cổng nối tiếp của thiết bị được đặt thành một giá trị cố định.Cài đặt thông số cổng nối tiếp của máy tính phải khớp với Cài đặt thông số thiết bị.
giao diện LAN
Chế độ làm việc: Chế độ máy chủ UDP
Giao diện đầu ra/đầu vào quang học
Giao diện đầu nối cáp quang cho đầu ra tín hiệu laser.Chọn đầu nối FC/PC hoặc FC/APC và loại sợi quang SMF hoặc MMF theo hướng dẫn trên nhãn.
Ổ cắm đầu ra đồng bộ
Đầu nối SMA.Khi mô-đun nguồn sáng đang quét, đầu ra đầu ra đồng bộ sẽ xuất tín hiệu xung kích hoạt.
Tính năng sản phẩm:
Độ suy giảm quang và đầu ra công suất quang có thể được đặt nhanh chóng và chính xác, đồng thời thời gian ổn định của điều khiển công suất quang nhỏ hơn 100 ms.
Bộ suy giảm đa kênh được đặt đồng thời, nhiều cổng được đo cùng lúc, tiết kiệm rất nhiều thời gian đo;
Máy đo công suất quang có độ chính xác cao tích hợp đảm bảo tính ổn định và chính xác của việc giám sát công suất;
Hoạt động đơn giản, giao diện người dùng đồ họa trực quan, xem trước dữ liệu đa kênh cùng lúc, trạng thái kiểm tra trong nháy mắt;
Kích thước nhỏ, cấu trúc nhỏ gọn.Nhiều thiết bị có thể được tùy chỉnh để sử dụng theo tầng để mở rộng số lượng kênh.
