Thông tin chi tiết sản phẩm:
|
| Phạm vi（dBm）: | 0~45 /+5 ~ -70 | Độ phân giải（dB）: | 0,01/0,001 |
|---|---|---|---|
| Bước sóng hiệu chuẩn (nm): | 1270/1310/1490/1550/1610nm | Mất chèn (dB): | ≤1,2 |
| Thời gian hiệu chuẩn lại: | 2 năm | Nhiệt độ hoạt động（°C）: | 0～ +40 |
| Làm nổi bật: | Máy đo công suất quang suy giảm kênh,Máy đo công suất quang 45dB |
||

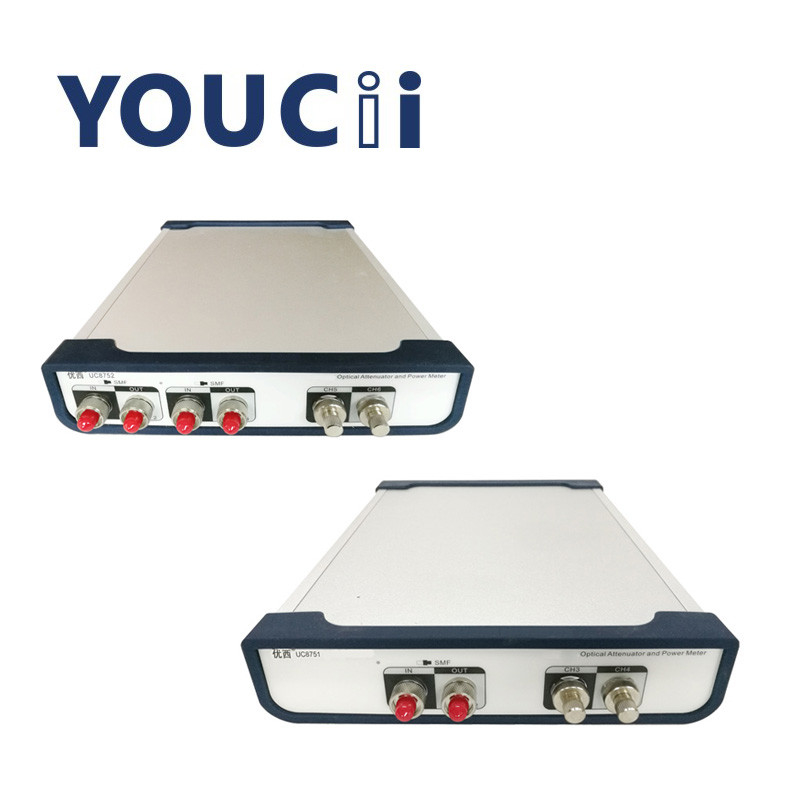

Máy đo công suất quang 1/2 kênh Suy hao Phạm vi suy giảm 0 ~ 45dB
Các ứng dụng
Kiểm tra thu phát quang
Trong phép đo lỗi đa kênh của mô-đun thu phát quang, phép đo dữ liệu song song được thực hiện;
Trong phép đo độ nhạy của mô-đun thu quang, đầu vào nguồn quang song song, nhanh và chính xác được cung cấp;
Thời gian ổn định điều khiển công suất quang 100 ms, cải thiện đáng kể hiệu quả kiểm tra.
Kiểm tra tích hợp mạng quang
Khi tích hợp và thử nghiệm thiết bị mạng để kiểm tra hiệu suất truyền mạng và quản lý mạng.
Đặc trưng
Cài đặt nhanh, chính xác về độ suy giảm và công suất quang, Cài đặt thời gian: 100 ms
Tích hợp OPM có độ chính xác cao đảm bảo tính ổn định và chính xác.
Giao diện người dùng đồ họa đơn giản và trực quan, xem trước dữ liệu đa kênh, xem nhanh trạng thái kiểm tra.
Sự chỉ rõ
| Người mẫu # | UC8751/ UC8752 | |
| Chế độ hoạt động | Chế độ cài đặt suy hao | Chế độ cài đặt nguồn |
| Phạm vi | 0~45dB | +5 ~ -70dBm |
| Nghị quyết | 0,01dB | 0,001dB |
| Độ lặp lại |
±0,02 dB (0 ~ 20 dB) ±0,05dB (20~40dB) |
±0,02 dB |
| Bước sóng hiệu chuẩn | 1270/1310/1490/1550/1610nm | |
| Loại sợi | 9/125 um chế độ đơn | SMF và MMF |
| loại trình kết nối | Đầu nối FC/UPC | Tùy chọn FC/SC/LC |
| Mất chèn | ≤1,2dB | |
| Độ chính xác (Theo Giám sát Công suất Quang) |
± 0,02dB (0 ~ 20dB) ±0,05dB (20~40dB) |
±0,02 dB |
| Thời gian trung bình của màn hình PM | 2 mili giây ~ 1 giây | |
| Cài đặt thời gian | 100ms | |
| Tốc độ chuyển đổi suy giảm | 0,1 ~ 50 dB/giây | |
| mất mát trở lại | > 45dB | |
| Công suất đầu vào an toàn tối đa | +20dBm | +5dBm |
| Thời gian hiệu chỉnh lại | 2 năm | |
| Nhiệt độ hoạt động | 0～ +40℃ | |
| Nhiệt độ bảo quản | -30～+80℃ | |
| Quyền lực | 100~240 V | |
| kích thước | 235mm W, 55mm H, 320mm S | |
| Cân nặng | 3,0 kg | |
Yêu cầu cung cấp điện xoay chiều
Thiết bị tuân thủ các quy định về quá áp cấp II.Điện áp hoạt động là điện áp xoay chiều 100 ~ 240V, dải tần 48-66Hz, điện áp hoạt động 115V Khi đó, dòng điện tiêu thụ tối đa là 230mA;Điện áp hoạt động 230V, nhiều nhất
Dòng tiêu thụ tối đa là 120mA.
dây nguồn
Theo tiêu chuẩn an toàn quốc tế, đàn được trang bị dây nguồn 3 lõi đạt tiêu chuẩn quốc gia.Chỉ kết nối dây nguồn Cắm vào ổ cắm điện có bảo vệ nối đất.
Chỉ số sức mạnh
Đèn báo nguồn sáng lên khi thiết bị được bật nguồn.
Mô tả giao diện truyền thông
Có hai cổng giao tiếp ở mặt sau của thiết bị, đó là giao diện USB và giao diện RS232.
Giao diện USB
Giao diện USB là giao diện loại B 4 lõi tiêu chuẩn, có thể được kết nối với thiết bị và PC và thiết bị có thể được điều khiển bằng phần mềm giám sát.
Cổng nối tiếp RS232
Các tham số cổng nối tiếp của thiết bị được đặt thành một giá trị cố định.Cài đặt thông số cổng nối tiếp của máy tính phải khớp với Cài đặt thông số thiết bị.
Thông số cố định:
Tốc độ truyền: 115.200
Số chữ số: 8
Kiểm tra: Không có
Số dừng: 1
Giao diện RS232
