Thông tin chi tiết sản phẩm:
|
| Bảo hành: | 1 năm | Lợi nhuận mất mát: | > 45dB |
|---|---|---|---|
| Độ chính xác suy giảm: | ≤ ± 0,1 dB (0 ~ 25 dB) ≤ ± 0,02 dB (0 ~ 25 dB Với điều khiển nguồn) | Loại kết nối: | Đầu nối FC/UPC |
| Cài đặt thời gian: | 100ms | Sức mạnh: | 100~240 V |
| Kích thước: | 235mm W, 55mm H, 320mm S | Thời gian trung bình của màn hình PM: | 1~1000ms |
| Làm nổi bật: | Bộ suy giảm quang biến thiên 8CH,Bộ suy giảm quang biến thiên 4Ch |
||

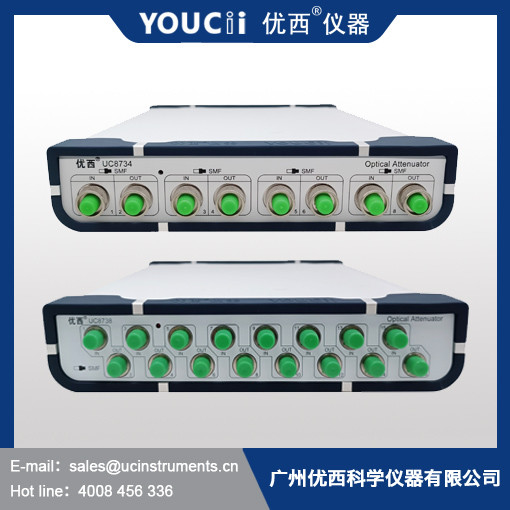

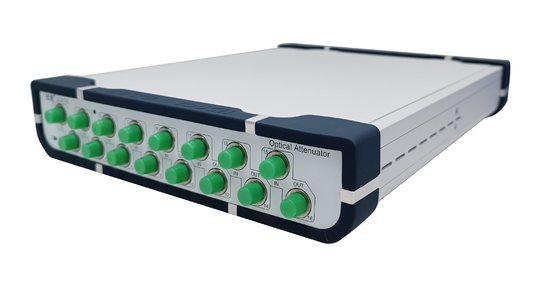

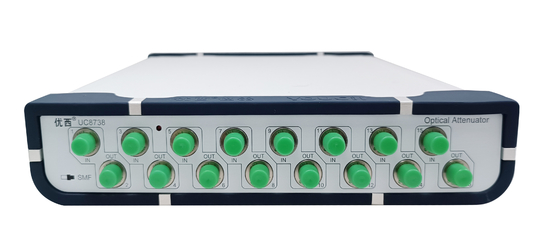

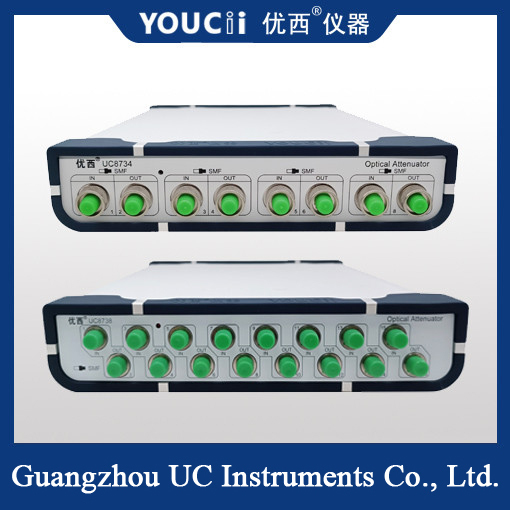

Bộ suy hao quang biến đổi 4Ch 8CH, Thông tin liên lạc quang học
Nên được sử dụng
Kiểm tra mô-đun quang/thiết bị quang học chủ động:
Trong phép đo lỗi đa kênh của mô-đun thu phát quang, phép đo dữ liệu song song được thực hiện. Tinh thần trong mô-đun nhận ánh sáng
Trong phép đo độ nhạy, công suất quang đầu vào nhanh chóng và chính xác song song. Thời gian ổn định điều khiển công suất quang 200ms,
Cải thiện đáng kể hiệu quả kiểm tra.
Kiểm tra tích hợp mạng truyền thông quang học:
Kiểm tra hiệu suất truyền mạng và các chức năng quản lý mạng trong tích hợp mạng truyền thông quang học
Tính năng sản phẩm:
Suy hao quang và đầu ra công suất quang có thể được thiết lập nhanh chóng và chính xác, và thời gian ổn định của việc điều khiển công suất quang là dưới 100 ms.
Bộ suy hao đa kênh được thiết lập cùng một lúc, nhiều cổng được đo cùng một lúc, tiết kiệm rất nhiều thời gian đo;
Máy đo công suất quang có độ chính xác cao tích hợp đảm bảo sự ổn định và chính xác của việc giám sát công suất;
Hoạt động đơn giản, giao diện người dùng đồ họa trực quan, xem trước dữ liệu đa kênh cùng một lúc, trạng thái kiểm tra trong nháy mắt;
Kích thước nhỏ, cấu trúc nhỏ gọn. Nhiều thiết bị có thể được tùy chỉnh để sử dụng theo kiểu xếp tầng để mở rộng số lượng kênh.
Thông số kỹ thuật
| Model # | U8738 | |
| Phạm vi suy hao | 0~40 dB | |
| Bước sóng hiệu chuẩn |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 / 1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm |
|
| Tổn thất chèn | ≤1.5 dB | |
| Loại sợi quang | 9/125 um single mode | |
| Loại đầu nối | Đầu nối FC/UPC | |
| Độ chính xác suy hao |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (0 ~ 25 dB Với điều khiển công suất) |
|
| Độ lặp lại | ≤ ±0.02 dB | |
| Thời gian trung bình của PM giám sát | 1~1000ms | |
| Thời gian ổn định | 100ms | |
| Tốc độ chuyển đổi suy hao | 0.1 ~ 50 dB/s | |
| Tổn hao phản hồi | > 45 dB | |
| Công suất đầu vào an toàn tối đa | +20dBm | |
| Giao diện truyền thông | RS232, USB,RJ45 Điều khiển bằng PC | |
| Thời gian hiệu chuẩn lại | 2 năm | |
| Nhiệt độ hoạt động | 0～ +40℃ | |
| Nhiệt độ bảo quản | -30～+80℃ | |
| Nguồn điện | 100~240 V | |
| Kích thước | 235mm W, 55 mm H, 320 mm D | |
| Trọng lượng | 3.0 kg | |
Yêu cầu về nguồn điện AC
Thiết bị tuân thủ các quy định về quá áp loại II. Điện áp hoạt động là điện áp AC 100 ~240V, dải tần số 48-66Hz, điện áp hoạt động 115V Khi, dòng tiêu thụ tối đa là 230mA; Điện áp hoạt động 230V, nhiều nhất
Dòng tiêu thụ tối đa là 120mA.
Dây nguồn
Theo tiêu chuẩn an toàn quốc tế, thiết bị được trang bị dây nguồn 3 lõi đáp ứng các tiêu chuẩn quốc gia. Chỉ cần kết nối phích cắm dây nguồn vào ổ cắm điện có bảo vệ nối đất.
Đèn báo nguồn
Đèn báo nguồn sáng khi thiết bị được bật.
Mô tả giao diện truyền thông

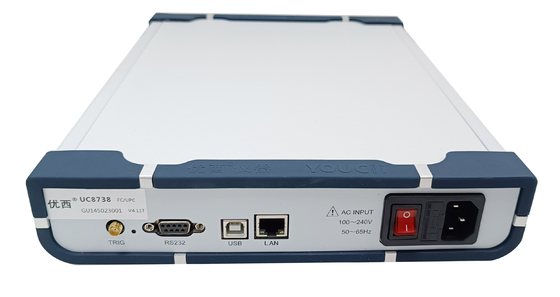

Có hai cổng truyền thông trên bảng điều khiển phía sau của thiết bị, cụ thể là giao diện USB và giao diện RS232.
Đèn báo nguồn
Đèn báo nguồn sáng khi thiết bị được cấp điện.
Cáp giao tiếp USB
Chiều dài của cáp USB không được vượt quá 5 mét. Nếu không, chỉ có thể sử dụng bên thứ ba
"Bộ mở rộng ngoại vi USB", nói chung, chiều dài mở rộng tối đa có thể đạt tới 50 mét.
Cổng nối tiếp RS232
Các thông số cổng nối tiếp của thiết bị được đặt thành các giá trị cố định.Các thông số cổng nối tiếp của máy tính phải được đặt để phù hợp với thiết bị
Giá trị cài đặt tham số.
Tham số cố định:
Tốc độ truyền: 115200
Số chữ số: 8
Kiểm tra: Không
Chữ số dừng: 1
Giao diện RS232
Giao diện RS232
