Thông tin chi tiết sản phẩm:
|
| Phạm vi bước sóng hoạt động: | 1310/1550nm | Phạm vi mất mát trở lại: | 0~60dB |
|---|---|---|---|
| Loại sợi ứng dụng: | SM tiêu chuẩn | Độ chính xác tương đối - Mất mát trở lại: | ± 0,4dB |
| Độ chính xác tương đối – Suy hao chèn: | < 0,02 dB điển hình | Nhiệt độ hoạt động: | 0～ +40 ℃ |
| Làm nổi bật: | Đầu dò đo suy hao trở lại chèn bước sóng kép,Đầu dò đo suy hao quay trở lại 1550nm |
||

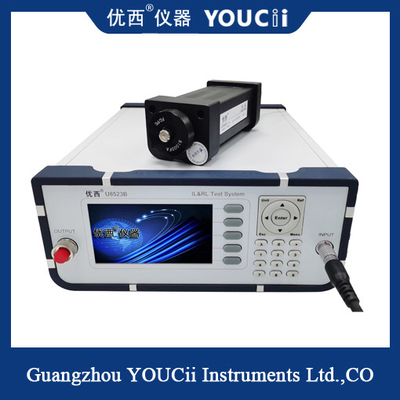

1310/1550nm Đường sóng kép Chèn/Trả Loss Meter
U85231310nm/1550nm Đồng bước sóng Đường đo mất mát trở lại và thước đo điện là một dụng cụ hiển thị trực tiếp nhỏ gọn để đo lường thuận tiện mất mát trở lại, mất mát chèn và điện.Với một cổng đầu ra duy nhất, máy đo rất dễ sử dụng và lý tưởng cho các nhà sản xuất dây cáp sợi.
CácU8523được trang bị 1310nm/1510nm: two built-in laser sources The integration of a FC/APC ultra-low back reflection connector on the output port enables the use of hybrid jumpers to accommodate measurements with various connector types without compromising the return loss measurement rangeKhi một thiết bị đang được thử nghiệm (DUT) được kết nối với máy nhảy và đầu ra DUT được chấm dứt, sẽ hiển thị sự mất mát trở lại của DUT.
Thông số kỹ thuật
| Mô hình # | U8523 |
| Các phần tử cảm biến | InGaAs |
| Phạm vi bước sóng hoạt động | 1310 / 1550 nm |
| Phạm vi năng lượng | + 5 ~ -70 dBm |
| Phạm vi Loss Return | 0 ~ 60 dB |
| Loại sợi ứng dụng | Tiêu chuẩn SM |
| Độ chính xác tương đối | ± 0,4 dB |
| Độ chính xác năng lượng tuyệt đối | ± 0,2 dB |
| Độ chính xác tương đối | < 0,02 dB Thông thường |
| Giao diện | RS232 |
| Sức mạnh | 100 ~ 240 V AC |
| Nhiệt độ hoạt động | 0 ̊ +40°C |
| Nhiệt độ lưu trữ | -30 ̊+80°C |
| Thời gian hiệu chuẩn lại | 2 năm |
| Kích thước | 245mm W × 105mm H × 320mm D |
| Trọng lượng | 30,5 kg |
Công cụ mất mát trả lại kênh kép thường có các đặc điểm và chức năng sau::
1. đo lường chính xác cao: Công cụ mất mát trở lại hai kênh sử dụng công nghệ đo lường công suất quang học chính xác để cung cấp kết quả đo lường mất mát trở lại chính xác.
2Phạm vi đo rộng: Thiết bị mất mát trở lại hai kênh thường có phạm vi đo rộng và có thể đo tín hiệu mất mát trở lại của các mức độ và cường độ khác nhau.
3. Nhiều loại giao diện: Máy đo mất mát trở lại hai kênh có thể hỗ trợ nhiều loại giao diện kết nối sợi, chẳng hạn như FC, SC, LC, v.v.để đáp ứng các tiêu chuẩn kết nối sợi khác nhau và các yêu cầu giao diện.
