Thông tin chi tiết sản phẩm:
|
| Phạm vi bước sóng hoạt động: | 1310/1550nm | Loại sợi ứng dụng: | SM tiêu chuẩn |
|---|---|---|---|
| Độ chính xác tương đối - Mất mát trở lại: | ± 0,4dB | Độ chính xác điện năng tuyệt đối: | ± 0,2dB |
| Sức mạnh: | 100~240 V | Mô hình: | U8523A |
| Làm nổi bật: | Đầu dò thiết bị suy giảm chèn bước sóng kép,Đầu dò thiết bị suy giảm chèn 1550Nm |
||
Đầu dò đo suy hao chèn hai bước sóng 1310/1550 nm Tích hợp

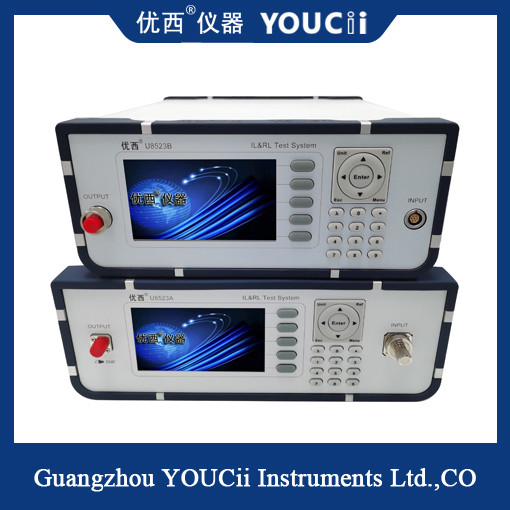

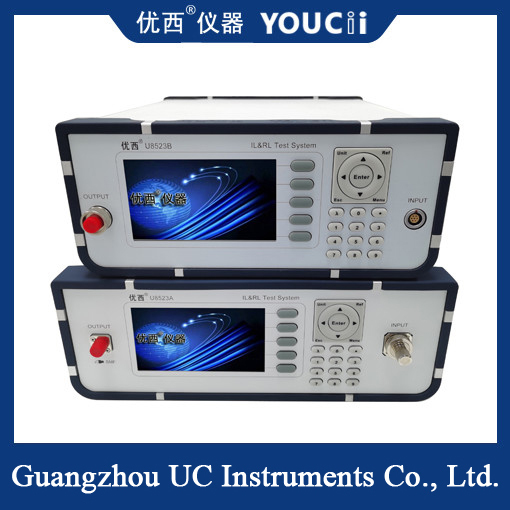

Nguồn sáng kép 1310/1550 nm U8523A/máy đo công suất phản xạ là một thiết bị để bàn, màn hình LCD hiển thị trực tiếp, đầu ra nguồn sáng đơn, đo suy hao phản xạ, suy hao chèn và đo trực tiếp công suất quang.Nó phù hợp để đo các thành phần, hệ thống và đầu nối truyền thông quang học của cáp và sợi quang.
U8523A có nguồn sáng bước sóng 1310nm/1550nm tích hợp và bo mạch U88201 tích hợp trong khung.Một đầu nối phản xạ ngược cực thấp FC/APC được tích hợp trong cổng đầu ra và có thể sử dụng các dây nối lai để phù hợp với các phép đo của nhiều loại đầu nối khác nhau mà không ảnh hưởng đến phạm vi đo suy hao phản xạ.Khi thiết bị được kiểm tra (DUT) được kết nối với đầu cuối đầu ra DUT của dây nối, suy hao phản xạ của thiết bị được kiểm tra sẽ được hiển thị.
Thông số kỹ thuật
| Mã số | U8523A |
| Phần tử cảm biến | InGaAs |
| Phạm vi bước sóng hoạt động | 1310 / 1550 nm |
| Phạm vi công suất | + 5 ~ -70 dBm |
| Phạm vi suy hao phản xạ | 0~60 dB |
| Loại sợi ứng dụng | SM tiêu chuẩn |
| Độ chính xác tương đối – Suy hao phản xạ | ± 0.4 dB |
| Độ chính xác công suất tuyệt đối | ± 0.2 dB |
| Độ chính xác tương đối – Suy hao chèn | < 0.02 dB Điển hình |
| Giao diện | RS232 |
| Nguồn | 100 ~ 240 V AC |
| Nhiệt độ hoạt động | 0～ +40℃ |
| Nhiệt độ bảo quản | -30～+80℃ |
| Thời gian hiệu chuẩn lại | 2 năm |
| Kích thước | 245mm R×105mm C×320mm S |
| Khối lượng | 3.5 kg |
Suy hao phản xạ là gì?
Khi một tín hiệu sợi quang đi vào hoặc rời khỏi một thành phần thiết bị quang học (chẳng hạn như đầu nối sợi quang), sự gián đoạn và không khớp trở kháng sẽ dẫn đến phản xạ hoặc vọng lại, phản xạ hoặc mất công suất tín hiệu trả về, tức là Suy hao phản xạ, Suy hao phản xạ (RL).Suy hao chèn là phép đo giá trị tín hiệu thu được khi liên kết quang học gặp phải sự suy hao, trong khi suy hao phản xạ là phép đo giá trị suy hao tín hiệu phản xạ khi liên kết quang học gặp phải sự truy cập thành phần.
Công thức tính: RL=-10 lg (P0/P1), P0 cho biết công suất quang phản xạ, P1 cho biết công suất quang đầu vào.
Giá trị suy hao phản xạ được biểu thị bằng dB và thường là âm, vì vậy giá trị suy hao phản xạ càng lớn thì càng tốt, với các thông số kỹ thuật điển hình từ -15 đến -60 dB.Theo tiêu chuẩn ngành, suy hao phản xạ của đầu nối sợi quang được đánh bóng Ultra PC phải lớn hơn 50dB và suy hao phản xạ của đầu nối được đánh bóng xiên thường lớn hơn 60dB.Loại PC phải lớn hơn 40dB.Đối với sợi quang đa mode, giá trị RL điển hình nằm trong khoảng từ 20 đến 40 dB.
