Thông tin chi tiết sản phẩm:
|
| Tỉ lệ tiêu chuẩn: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3Gbps | Hệ thống đo lường kỹ thuật số: | Hỗ trợ đo 1 kênh quang, làm mới phép đo tùy chọn 3 lần mỗi giây |
|---|---|---|---|
| Chế độ thu nhận tín hiệu: | Lấy mẫu (Bình thường), Phong bì, Trung bình | tiếng ồn RMS: | 0,25mV |
| Hệ thống kích hoạt Nguồn đồng hồ bên ngoài: | 100mV,155~2500MHz | Ngắt kích hoạt: | ±1.5V:5ms ~100ms thích ứng |
| Làm nổi bật: | Máy hiện sóng quang học đa chế độ 10G,Máy hiện sóng quang học đa chế độ đơn |
||

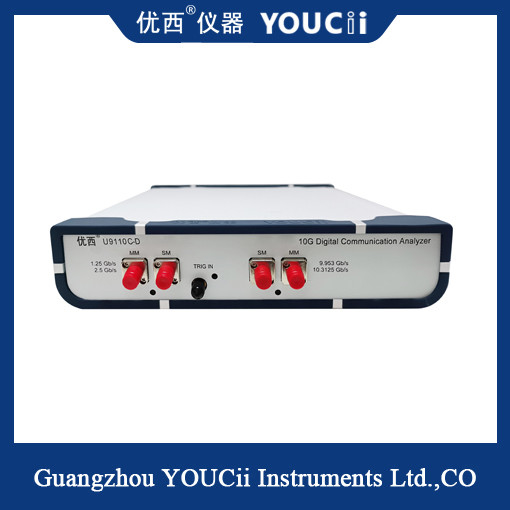

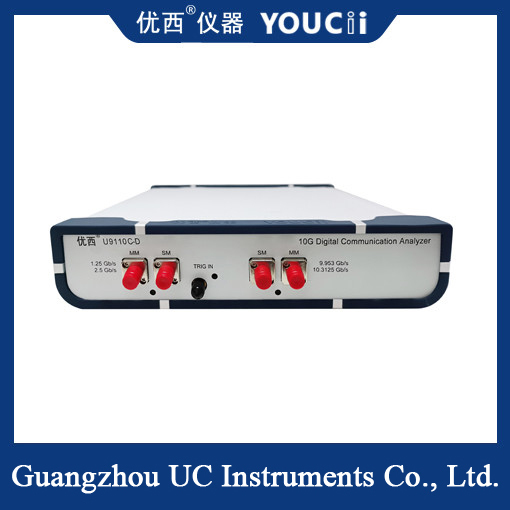

10G Full Rate Single Mode/Multi-Mode Optical Oscilloscope
U9110C-D là tốc độ đầy đủ 10G, hỗ trợ dao động quang đơn chế độ / đa chế độ, là giải pháp phân tích truyền thông kỹ thuật số mới nhất được tung ra bởi Uwest Instrument.Nó cung cấp một công cụ đo lường lý tưởng cho việc sản xuất các thiết bị truyền thông quang học.
Kết quả của phép đo DCA U9110C-D không chỉ là dữ liệu thô, mà còn là biểu đồ với thời gian và kích thước, thử nghiệm Mask, thử nghiệm thống kê, v.v.Nó cung cấp một bộ thiết lập thử nghiệm chỉ số truyền thông, bao gồm khoảng thời gian, thời gian tăng, thời gian giảm, tỷ lệ chéo, tỷ lệ tuyệt chủng, jitter và đo kích thước.Nó cũng bao gồm SDH/SONET, thử nghiệm Mask cho Gigabit Ethernet và các thử nghiệm tuân thủ tiêu chuẩn duy nhất khác.
Sau đây là mô tả chính và các tính năng của máy chụp mắt quang học tốc độ đầy đủ 10G:
1. Đo tốc độ cao: Thiết bị có thể hỗ trợ đo tín hiệu quang tốc độ đầy đủ 10Gbps, bao gồm 10 Gigabit Ethernet (10GbE) phổ biến và các giao thức truyền thông tốc độ cao khác.
2. Hiển thị bản đồ mắt: Bản đồ mắt quang sử dụng công nghệ lấy mẫu tốc độ cao và xử lý dữ liệu để chụp và hiển thị chính xác bản đồ mắt của tín hiệu quang học.Bản đồ mắt hiển thị chất lượng truyền tín hiệu quang học với hình dạng mắt mở.Người dùng có thể đánh giá sự ổn định và hiệu suất truyền tín hiệu bằng cách quan sát mức độ mở và jitter của bản đồ mắt.
thông số kỹ thuật
| Mô hình | U9110C-D |
| tỷ lệ tiêu chuẩn | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
| Độ chính xác đo lường (Margin) | ± 3 % |
| Hiển thị đặc điểm Độ phân giải hình ảnh | 1024×768 pixel |
| Hệ thống đo số | Hỗ trợ đo kênh quang 1 lần, làm mới đo tùy chọn 3 lần mỗi giây |
| Chế độ thu tín hiệu | Lựa chọn mẫu (bình thường), Bao bì, Trung bình |
| RMStiếng ồn | 0.25mV |
| Số kênh lấy mẫu | 4: 10G tốc độ thấp đơn chế độ/phần chế độ, 10G tốc độ cao đơn chế độ/phần chế độ |
| Thời gian chuyển đổi hệ thống dọc | Tùy thuộc vào số lượng các kênh lấy mẫu |
| Độ phân giải dọc | 14 bit |
| Tiếng ồn RMS (tối đa) | 0.5mV |
| Hệ thống ngang hình sóng phóng to và phóng to cơ sở thời gian quan sát | 0.5ps/div đến 1ms/div |
| Độ chính xác khoảng thời gian (chế độ jitter) | 0.25ps |
| Hệ thống kích hoạt Nguồn đồng hồ bên ngoài | 100mV, 155~2500MHz |
| Phạm vi mức kích hoạt | ±1,0V |
| phạm vi đầu vào kích hoạt | ±1,5V |
| Đường cắt kích hoạt | ± 1,5V:5ms ~ 100ms thích nghi |
| Truyền thông, giao diện quản lý mạng | RJ45; hỗ trợ 10/100Mbps Ethernet |
| Năng lượng (công cụ điều hợp năng lượng bên ngoài) | 50Hz,5V,3A,6W |
| Nhiệt độ môi trường, độ ẩm tương đối Hoạt động | Nhiệt độ từ 20 đến ~ 50 ° C, Độ ẩm từ 20% đến ~ 80% |
| Lưu trữ | Nhiệt độ-40°C đến +85°C,Độ ẩm5% đến 90% |
| Kích thước Trọng lượng | 235W × 55H × 255L (mm), < 2Kg |
