Thông tin chi tiết sản phẩm:
|
| Dải bước sóng: | 1525,00 đến 1568,00nm | Độ phân giải bước sóng: | 1 giờ chiều |
|---|---|---|---|
| điều chỉnh tốc độ: | ≤ 2 mili giây mỗi bước | tuyến tính công suất: | ± 0,3dB |
| Cường độ tiếng ồn tương đối: | Giá trị điển hình -135 dB | Phương thức giao tiếp: | Cổng USB/RS232 |
| Làm nổi bật: | Máy Quang Phổ Quét Laser RS232,Máy Quang Phổ Quét Laser 1568.00nm |
||
Phạm vi bước sóng quang phổ quét laser cho 1525.00 ~ 1568.00nm

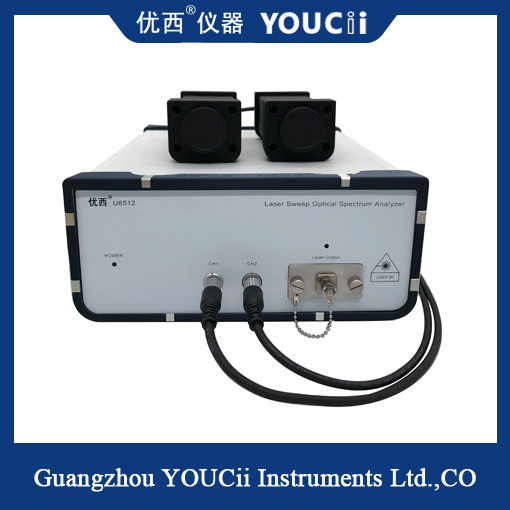

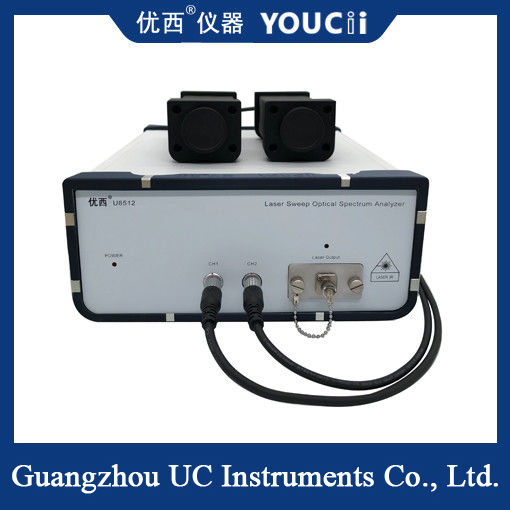

Máy phân tích quang phổ quét laser U8512 là một thiết bị thử nghiệm thụ động và hệ thống phân tích quang phổ được điều khiển bởi PC.Nó chủ yếu được sử dụng cho các thành phần WDM thô, các thành phần WDM mật độ cao, Interleaver, AWG, WSS, OPM, các thành phần DPSK và các phép đo và ứng dụng quang sợi quang phổ biến khác.Nguồn ánh sáng laser có thể điều chỉnh được tích hợp trong hệ thống, và với máy đo điện quang học,nó có thể là một nền tảng hệ thống thử nghiệm nguồn ánh sáng laser có thể điều chỉnh với độ chính xác bước sóng cao và chức năng quét nhanh.
thông số kỹ thuật
|
Mô hình |
U8512C+U88201 |
|
Nguồn ánh sáng laser điều chỉnh |
|
|
Phạm vi bước sóng |
1525.00 ~ 1568.00 nm |
|
Năng lượng đầu ra |
13 dBm |
|
Độ phân giải bước sóng |
1.0 pm |
|
Độ chính xác bước sóng tuyệt đối |
± 10 giờ chiều, Typ. ± 5 giờ chiều |
|
Độ chính xác độ dài sóng tương đối |
± 17h, Typ. ± 2h |
|
Khả năng lặp lại bước sóng |
± 15:00, bình thường ± 13:00 |
|
Độ ổn định bước sóng |
± 5 giờ chiều (thường là 24 giờ ở nhiệt độ liên tục) |
|
Tốc độ điều chỉnh |
≤ 2 ms mỗi bước |
|
Sự ổn định năng lượng |
±0,005 dB (15 phút) ±0,05 dB (24 giờ) |
|
Khả năng lặp lại năng lượng |
± 0,05 dB |
|
Tính tuyến tính công suất |
± 0,3 dB |
|
Độ phẳng năng lượng |
0.3 dB;Giá trị điển hình là 0,05dB. |
|
Tỷ lệ từ chối chế độ cạnh |
≥ 40 dBm |
|
Độ cường độ tiếng ồn tương đối |
Giá trị điển hình-135 dB |
|
Máy đo công suất quang học |
|
|
Phạm vi bước sóng |
850 nm đến 1625 nm |
|
Phạm vi đo năng lượng |
+5 dBm đến -85 dBm |
|
Độ chính xác năng lượng |
< ± 4% |
|
Khả năng lặp lại năng lượng |
< 0,1 dB |
|
Chức năng quét: Được trang bị phần mềm quét thiết bị DWDM/Isolator/GFF |
|
|
Chế độ quét |
Quét quang phổ laser điều chỉnh nhanh |
|
Nghị quyết |
1h chiều |
|
độ chính xác |
5 giờ chiều |
|
Hiển thị công suất |
Hiển thị công suất đỉnh |
|
Chức năng bước sóng trung tâm |
Trình hiển thị bước sóng trung tâm và băng thông 3dB |
|
Chức năng tham chiếu |
Xét nghiệm giá trị tham chiếu |
|
Bộ điều hợp điện |
AC 100 ~ 240 V, 48 - 66 Hz, 100 VA tối đa. |
|
Giao diện hiển thị |
Giao diện điều khiển PC |
|
Giao diện đầu ra quang học |
Bộ kết nối FC/PC |
|
Giao diện truyền thông |
Cổng USB/RS232 |
|
Nhiệt độ lưu trữ |
-40°C ~ +80°C |
|
Nhiệt độ hoạt động |
0°C ~ +45°C |
|
Kích thước tổng thể |
245 mm W, 105 mm H, 320 mm D |
|
trọng lượng |
3.0kg |
