Thông tin chi tiết sản phẩm:
|
| Phạm vi bước sóng hoạt động: | Phạm vi bước sóng hoạt động | Phạm vi mất mát trở lại: | 0~60dB |
|---|---|---|---|
| Độ chính xác điện năng tuyệt đối: | ± 0,2dB | giao diện: | RS232 |
| NHIỆT ĐỘ HOẠT ĐỘNG: | 0～ +40 ℃ | Cân nặng: | 3kg |
| Làm nổi bật: | Máy đo tổn thất phản hồi 60dB,Chèn máy đo tổn thất phản hồi |
||

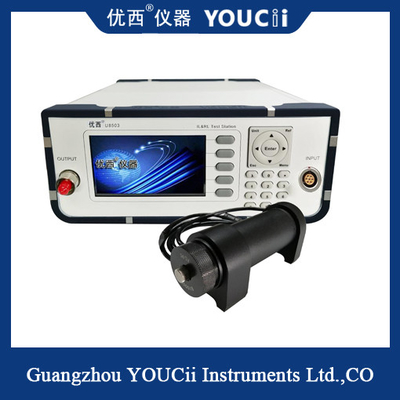

Chèn/trả về máy đo tổn hao theo nguồn sáng Ổ cắm nguồn sáng đơn bên ngoài
bạn8503+bạn82021Đồng hồ đo suy hao chèn/trả về và đồng hồ đo công suất là một công cụ hiển thị trực tiếp, nhỏ gọn để đo lường tổn hao phản hồi, tổn thất chèn và công suất một cách thuận tiện.Với một cổng đầu ra duy nhất, đồng hồ đo rất dễ sử dụng và lý tưởng cho các nhà sản xuất dây cáp quang.
Cácbạn8503+bạn82021là Máy đo tổn thất chèn/trả về theo nguồn sáng bên ngoài.Việc tích hợp đầu nối phản xạ ngược cực thấp FC/APC trên cổng đầu ra cho phép sử dụng các bộ nhảy kết hợp để đáp ứng các phép đo với nhiều loại đầu nối khác nhau mà không ảnh hưởng đến phạm vi đo suy hao phản hồi.Khi một thiết bị đang được kiểm tra (DUT) được kết nối với jumper và đầu ra DUT bị ngắt, suy hao phản hồi của DUT sẽ được hiển thị.
Sự chỉ rõ
| Người mẫu # | bạn8503+bạn82021 |
| Yếu tố cảm biến | InGaAs |
| Phạm vi bước sóng hoạt động |
Phụ thuộc vào nguồn ánh sáng bên ngoài |
| Dãy công suất | + 5 ~ -70dBm |
| Phạm vi tổn thất trả lại | 0~60dB |
| Loại sợi ứng dụng | SM tiêu chuẩn |
| Độ chính xác tương đối – Mất lợi nhuận | ± 0,4dB |
| Độ chính xác điện tuyệt đối | ± 0,2dB |
| Độ chính xác tương đối - Mất chèn | < 0,02 dB Điển hình |
| Giao diện | RS232 |
| Quyền lực | 100 ~ 240 V xoay chiều |
| Nhiệt độ hoạt động | 0～ +40oC |
| Nhiệt độ bảo quản | -30～+80oC |
| Thời gian hiệu chuẩn lại | 2 năm |
| Kích thước | 245mm W×105mm H×320mm D |
| Cân nặng | 3,5 kg |
Mất mát hoàn trả là gì?
Khi tín hiệu sợi quang đi vào hoặc rời khỏi thành phần thiết bị quang (chẳng hạn như đầu nối cáp quang), sự gián đoạn và trở kháng không khớp sẽ dẫn đến mất công suất tín hiệu bị phản xạ hoặc dội lại, phản xạ hoặc trả về, tức là Suy hao phản hồi, Suy hao phản hồi (RL) .Suy hao chèn là phép đo giá trị tín hiệu thu được khi liên kết quang gặp phải suy hao, trong khi suy hao phản hồi là phép đo giá trị suy hao tín hiệu phản xạ khi liên kết quang gặp phải sự truy cập thành phần.
Công thức tính: RL=-10 lg (P0/P1), P0 biểu thị công suất quang phản xạ, P1 biểu thị công suất quang đầu vào.
Giá trị suy hao phản hồi được biểu thị bằng dB và thường âm, do đó giá trị suy hao phản hồi càng lớn thì càng tốt, với các thông số kỹ thuật điển hình nằm trong khoảng từ -15 đến -60 dB.Theo tiêu chuẩn ngành, suy hao phản hồi của đầu nối cáp quang được đánh bóng Ultra PC phải lớn hơn 50dB và suy hao phản hồi của đầu nối cáp quang được đánh bóng xiên thường lớn hơn 60dB.Loại PC phải lớn hơn 40dB.Đối với sợi đa mode, giá trị RL điển hình là từ 20 đến 40 dB.
