Thông tin chi tiết sản phẩm:
|
| Bước sóng hiệu chuẩn (Tùy chọn): | Bước sóng hiệu chuẩn (Tùy chọn) | Thời gian trung bình của màn hình PM: | 2~1000ms |
|---|---|---|---|
| Tốc độ chuyển đổi suy giảm: | 0,1 ~ 35 dB/giây | Lợi nhuận mất mát: | ＞ 25dB |
| Công suất đầu vào an toàn tối đa: | +17dBm （Trạng thái giám sát nguồn） | Kích thước: | 245mm W, 105mm H, 320mm S |
| Làm nổi bật: | Bộ suy giảm quang học điều khiển quang học đa chế độ,Bộ suy giảm quang học 8 kênh |
||

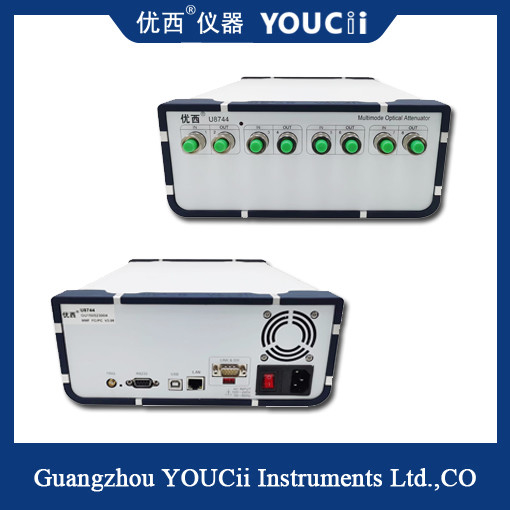

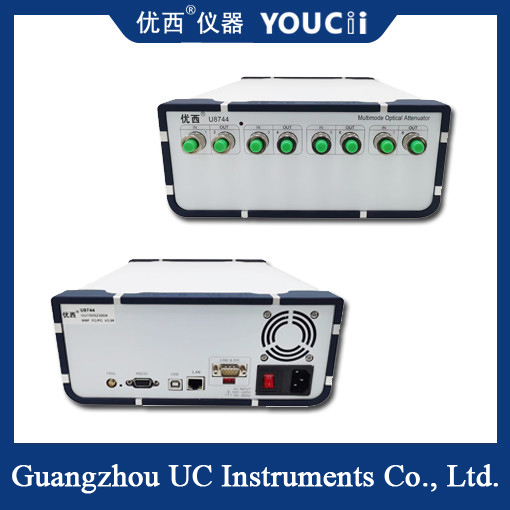

8 kênh đa chế độ điều khiển quang học Attenuator quang học hiệu quả cao
Ứng dụng sản phẩm:
Thử nghiệm mô-đun quang hoạt động/thiết bị quang:
Trong phép đo lỗi đa kênh của mô-đun máy thu quang, phép đo dữ liệu song song được thực hiện.
Trong phép đo độ nhạy của mô-đun nhận quang, nó cung cấp đầu vào điện quang song song, nhanh chóng và chính xác;
Thời gian ổn định điều khiển năng lượng quang học 200ms, cải thiện đáng kể hiệu quả thử nghiệm.
Xét nghiệm tích hợp mạng truyền thông quang học:
Kiểm tra hiệu suất truyền tải mạng và chức năng quản lý mạng trong tích hợp mạng truyền thông quang học.
Tính năng sản phẩm:
Sự suy giảm quang học và đầu ra điện quang có thể được thiết lập nhanh chóng và chính xác, và thời gian ổn định điều khiển điện quang là dưới 200 ms.
Máy giảm áp đa kênh được đặt cùng một lúc và nhiều cổng được đo đồng thời, giúp tiết kiệm rất nhiều thời gian đo;
Bộ đo công suất quang học chính xác cao tích hợp đảm bảo tính ổn định và chính xác của việc theo dõi công suất;
Hoạt động đơn giản, giao diện người dùng đồ họa trực quan, xem trước dữ liệu đa kênh, trạng thái thử nghiệm trong một cái nhìn.
Kích thước nhỏ, cấu trúc nhỏ gọn, hai thiết bị 4 kênh ngã ba, có thể được xác định là một thiết bị 8 kênh để sử dụng.
Thông số kỹ thuật
| 型号Mô hình # | U8748 |
| Phạm vi giảm nhẹ | 0 ~ 35 dB ((40 dB Loại) |
| Độ dài sóng hiệu chuẩn (tùy chọn) | 850 nm (Các bước sóng khác là tùy chọn) |
| Mất tích nhập | ≤ 1,8 dB Loại 1,5 dB |
| Loại sợi | 50/125um, 62.5/125um MMF tự điều chỉnh |
| Loại kết nối | Bộ kết nối FC/UPC |
| Độ chính xác của sự suy giảm |
± 0,20 dB (0 ~ 20 dB), ± 0,30 dB (20 ~ 35 dB) ± 0,05 dB (0 ~ 30 dB với điều khiển điện) |
| Khả năng lặp lại | ±0,05 dB |
| Thời gian trung bình của màn hình PM | 2 ~ 1000 ms |
| Thời gian giải quyết | 200ms |
| Tốc độ chuyển đổi suy giảm | 0.1 ~ 35 dB/s |
| Lợi nhuận mất mát | > 25 dB |
| Giao diện truyền thông | RS232, USB, RJ45 Kiểm soát bằng PC |
| Lượng đầu vào an toàn tối đa | +17dBm (Tình trạng giám sát điện năng) |
| Thời gian hiệu chuẩn lại | 2 năm |
| Nhiệt độ hoạt động | 0 ̊ +40°C |
| Nhiệt độ lưu trữ | -30 ̊+80°C |
| Sức mạnh | 100 ~ 240 V |
| Kích thước | 245mm W, 105mm H, 320mm D |
| Trọng lượng | 5 kg |
Lưu ý: U8741 là một kênh, U8742 là hai kênh, và U8748 là 8 kênh.
Nguyên tắc của bộ làm giảm cường độ:
Máy giảm áp là một mạch được sử dụng để giới thiệu một sự suy giảm được xác định trước trong phạm vi tần số được chỉ định.Nó thường được chỉ ra bởi số lượng decibel được đưa vào và số lượng ohm của trở kháng đặc trưng.Máy giảm nhẹ được sử dụng rộng rãi trong các hệ thống truyền hình cáp để đáp ứng các yêu cầu về mức độ của nhiều cổng.Ví dụ như đầu vào khuếch đại, kiểm soát cấp độ đầu ra, kiểm soát suy giảm nhánh.Thiết bị giảm nhẹ Thiết bị giảm nhẹ thụ động và thiết bị giảm nhẹ hoạt động hai loại.Máy giảm áp hoạt động được kết hợp với các yếu tố nhiệt khác để tạo thành một bộ giảm áp biến, được sử dụng trong một bộ khuếch đại cho các mạch điều khiển tăng hoặc độ dốc tự động.Máy giảm nhẹ thụ động có các bộ giảm nhẹ cố định và các bộ giảm nhẹ có thể điều chỉnh.
