Thông tin chi tiết sản phẩm:
|
| Phạm vi tốc độ dữ liệu: | 25,6~28,1(Gbps) | Tỷ lệ phân chia tần số đầu ra phục hồi đồng hồ: | 2 / 4 / 8 / 16 / 64 |
|---|---|---|---|
| Biên độ đồng hồ điện đầu ra: | 800（Giá trị điển hình） | Đầu ra đồng hồ jitter ngẫu nhiên: | 300~800 ft) |
| Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài): | 4 ~ 5,5 ((V) | Tần số đồng hồ (ví dụ 28,1Gbps): | 0,11~14,05(GHz) |
| Làm nổi bật: | Công cụ khôi phục đồng hồ đa tần số,Công cụ khôi phục đồng hồ 100Gbps |
||
Công cụ khôi phục đồng hồ phân chia tần số đa 100Gbps

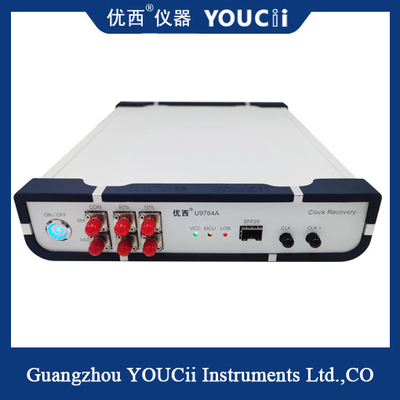

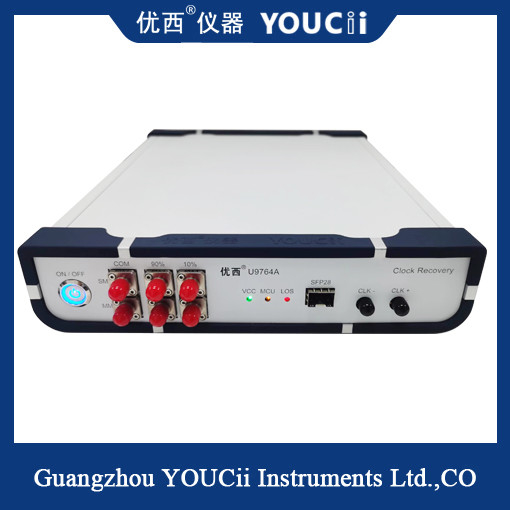

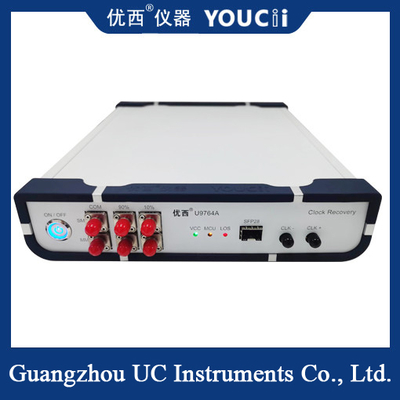

CDR U9764A (Clock Recovery Instrument) chủ yếu được sử dụng để cung cấp tín hiệu khôi phục đồng hồ trong môi trường thử nghiệm mà không có đồng hồ được kích hoạt,do đó kiểm tra mô hình mắt quang của thiết bị với một máy dao động lấy mẫuCác ứng dụng điển hình là thử nghiệm các thiết bị mạng quang học, hoặc cho các sản phẩm BOB trong các ứng dụng PON, vì thiết bị quang học không có đầu ra đồng hồ phân chia,tín hiệu đồng hồ cần được phục hồi để kích hoạt máy dao động lấy mẫu khi thử bản đồ mắt quang học.
CDR U9764A được trang bị cổng quang SFP28, phù hợp với các mô-đun quang SFP28, SR, LR và BIDI thông thường được đóng gói với SFP28.Chỉ cần đầu nhận của mô-đun quang để chuyển đổi tín hiệu quang thành tín hiệu điện, và CDR sẽ trích xuất đồng hồ của tín hiệu điện và phát ra nó.
| Không. |
Kỹ thuật |
MAX | MIN |
đơn vị |
| 1 |
Phạm vi tốc độ dữ liệu |
28.1 | 25.6 | Gbps |
| 2 |
Phạm vi bước sóng |
1600 | 800 | nm |
| 3 |
Phạm vi đầu vào quang học (được xác định bởi độ nhạy của mô-đun) |
+3 | - 12 | dBm |
| 4 |
Tỷ lệ phân chia tần số đầu ra phục hồi đồng hồ |
2 / 4 / 8 / 16 / 64 | ||
| 5 |
Phạm vi đồng hồ điện đầu ra |
800 (giá trị điển hình) | mVpp | |
| 6 | CML Clock khác biệt đầu ra swing | 800 | 200 | mVpp |
| 7 |
Khả năng phát ra đồng hồ sẽ biến động ngẫu nhiên. |
800 | 300 | Fs |
| 8 |
Tần số đồng hồ (28,1Gbps như một ví dụ) |
14.05 | 0.11 | GHz |
| 9 |
Khám phá mất tín hiệu nội bộ (LOS) |
128 (trên nhiệm vụ) | 5 (cảm giác) | mV |
| 10 |
Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài) |
5.5 | 4 | V |
| 11 |
Nhiệt độ hoạt động |
70 | 10 | °C |
| 12 |
Loại mô-đun thích nghi |
SFP28,SR,LR,BIDI | ||
Thiết bị khôi phục đồng hồ là gì?
Một Clock Recovery Unit là một thiết bị được sử dụng để phục hồi tín hiệu đồng hồ trong truyền thông kỹ thuật số.một tín hiệu đồng hồ đồng bộ là cần thiết giữa người gửi và người nhận để đảm bảo truyền dữ liệu chính xácChức năng của công cụ khôi phục đồng hồ là trích xuất tín hiệu đồng hồ chính xác từ luồng dữ liệu nhận được.
Công cụ khôi phục đồng hồ thường được sử dụng trong truyền thông sợi quang, truyền thông vệ tinh, Ethernet và các hệ thống truyền thông kỹ thuật số tốc độ cao khác.dữ liệu được truyền dưới dạng kỹ thuật số, và tín hiệu đồng hồ được sử dụng để xác định tốc độ truyền và khoảng thời gian của dữ liệu.máy thu cần sử dụng một đồng hồ phục hồi đồng hồ để tái tạo một tín hiệu đồng hồ chính xác.
Nguyên tắc hoạt động của thiết bị khôi phục đồng hồ thường dựa trên vòng khóa pha (PLL) hoặc công nghệ liên quan.nó điều chỉnh đồng hồ địa phương để giữ cho nó đồng bộ với cuối gửi. Bằng cách liên tục điều chỉnh tần số và giai đoạn của đồng hồ địa phương, thiết bị khôi phục đồng hồ có thể dần dần loại bỏ sự dịch chuyển đồng hồ, do đó đạt được việc khôi phục các tín hiệu đồng hồ chính xác.
Hiệu suất và chức năng của đồng hồ phục hồi đồng hồ sẽ khác nhau tùy thuộc vào ứng dụng và yêu cầu.có thể được điều chỉnh năng động theo đặc điểm của tín hiệu truyền để thích nghi với môi trường truyền thông và tốc độ dữ liệu khác nhauNgoài ra, đồng hồ phục hồi mét có thể bao gồm các tính năng bổ sung như phát hiện tỷ lệ lỗi bit, phân tích jitter,và giao diện đầu ra đồng hồ để giúp phân tích và giám sát hiệu suất hệ thống truyền thôngTóm lại, công cụ khôi phục đồng hồ đóng một vai trò quan trọng trong hệ thống truyền thông kỹ thuật số.nó có thể trích xuất tín hiệu đồng hồ chính xác từ dòng dữ liệu nhận được để đảm bảo truyền và đồng bộ hóa dữ liệu chính xác.
