Hệ thống tích hợp quét và đo điểm của mô-đun CWDM

Hệ thống tích hợp quét và đo điểm mô-đun CWDM

Tổng quan hệ thống:

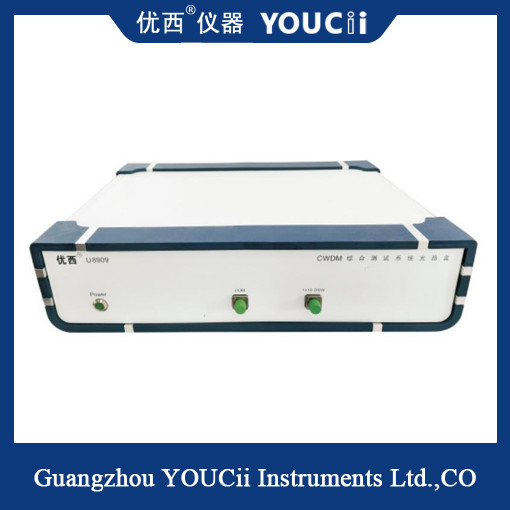

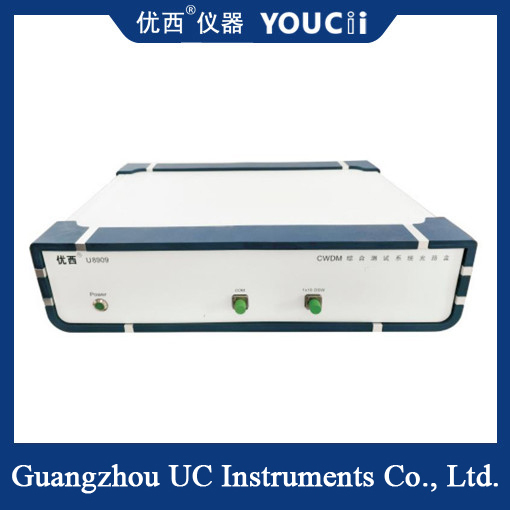

   Hệ thống là một hệ thống kiểm tra toàn diện được thiết kế cho các sản phẩm full-wave đa kênh CWDM, MWDM, LWDM và các sản phẩm khác. Hệ thống tích hợp chế độ quét ASE+OSA truyền thống và chế độ đo điểm của nguồn sáng điểm cộng với máy đo công suất, cải thiện hiệu quả kiểm tra tổng thể của sản phẩm và giảm chi phí đầu vào thiết bị và chi phí nhân công. Ngoài ra, việc sử dụng hộp quang để nén không gian thiết bị trạm, cải thiện độ sạch của trạm. Trong quá trình thử nghiệm, hệ thống được tự động hóa và xử lý, điều này có lợi cho việc đào tạo nhân viên và chống sai sót.

Nguyên tắc hoạt động:

   Cấu hình ASE (SLED), OSA, nguồn sáng điểm và bộ điều khiển phân cực theo loại sản phẩm cần kiểm tra và đặt thông số kỹ thuật kiểm tra của sản phẩm tương ứng. Trong quá trình vận hành, mỗi trạm được hoàn thành độc lập cho các thông số đo điểm

Đối với các thông số quét, máy chủ của thiết bị điều khiển OSA theo cơ chế FIFO theo yêu cầu của từng khách hàng để quét. Sau khi tất cả các thông số được kiểm tra, hệ thống chia dữ liệu kiểm tra Phân tích, lưu và xác định tự động, đồng thời hiển thị kết quả kiểm tra trên giao diện chương trình kiểm tra.

Giới thiệu nổi bật:

1. Cải thiện hiệu quả kiểm tra: sản phẩm chỉ cần kết nối một lần, giảm số lượng dây, kiểm tra thông số tự động;

2. Giảm chi phí kiểm tra: giảm thời gian đào tạo nhân viên, giảm đầu vào thiết bị và nhân sự;

3. Quản lý tại chỗ thuận tiện: hộp đường dẫn quang tích hợp tiêu chuẩn, ít không gian, kết nối đường dẫn quang đơn giản;

4. Ngăn ngừa lỗi hệ thống: người vận hành làm việc theo lời nhắc, các mục thao tác ít hơn, hệ thống tự động xác định và tính toán;

5. Thông số kiểm tra toàn diện: bao gồm các chỉ số IL, RL, PDL, ISO,.cwl, BW, Ripple WDM;

6. Phân loại kết quả kiểm tra: Xác định nhiều cấp độ sản phẩm theo nhu cầu thực tế của sản xuất;

7. Truy xuất nguồn gốc dữ liệu kiểm tra: Dữ liệu được lưu giữ trong cơ sở dữ liệu và cục bộ, và các bản ghi có thể được truy xuất trong một thời gian dài;

8. Kết hợp với hệ thống FIS/MES: có thể đạt được không giấy tờ theo đúng nghĩa.

Nguyên tắc kiểm tra:
