Thông tin chi tiết sản phẩm:
|
| Phạm vi tốc độ dữ liệu: | 25~29 Gbps/Gbau | Phạm vi đầu vào quang học (được xác định bởi độ nhạy của mô-đun): | -12~3 dBm |
|---|---|---|---|
| Tỷ lệ phân chia tần số đầu ra phục hồi đồng hồ: | 2 / 4 / 8 / 16 / 64 | Biên độ đầu ra chênh lệch đồng hồ CML: | 200~800mVpp |
| Làm nổi bật: | NRZ Clock Recovery Module,PAM4 Clock Recovery Module |
||
Hỗ trợ 32Gbaud PAM4 CDR Clock Recovery Module cho NRZ và PAM4 Signals

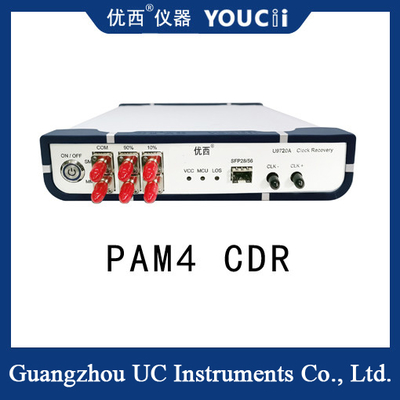

Máy đo phục hồi đồng hồ U9720A 32G là một thiết bị thử nghiệm hiệu suất cao được thiết kế để cung cấp tín hiệu phục hồi đồng hồ trong môi trường thử nghiệm mà không có đồng hồ kích hoạt.Khả năng này cho phép nó thực hiện thử nghiệm bản đồ mắt quang học trên thiết bị đang được thử nghiệm mà không có đầu ra đồng hồ chéo, đặc biệt là trong thử nghiệm các thiết bị mạng quang hoặc kịch bản thử nghiệm sản phẩm BOB trong các ứng dụng PON.
Thiết bị khôi phục đồng hồ có cổng quang SFP28/56 để dễ dàng truy cập vào các mô-đun quang SFP28/56, SR, LR và BIDI thông thường. Cho dù đó là tín hiệu NRZ hoặc tín hiệu PAM4,thiết bị khôi phục đồng hồ U9720A 32G có thể xử lý hiệu quả nóNguyên tắc hoạt động của nó chủ yếu là chuyển đổi tín hiệu quang học thành tín hiệu điện, và chiết xuất đồng hồ từ tín hiệu điện,và sau đó phát ra tín hiệu đồng hồ như là tín hiệu kích hoạt của máy dao động.
Thông số kỹ thuật
| Không. | Chỉ số kỹ thuật | Tối đa | Khoảng phút | Đơn vị |
| 1 | Phạm vi tốc độ dữ liệu | 29 | 25 | Gbps/Gbaud |
| 2 | Phạm vi bước sóng (một chế độ/nhiều chế độ được xác định bởi mô-đun) | 1650 | 800 | nm |
| 3 | Phạm vi đầu vào quang học (được xác định bởi độ nhạy của mô-đun) | +3 | - 12 | dBm |
| 4 | Tỷ lệ phân chia tần số đầu ra phục hồi đồng hồ | 2 / 4 / 8 / 16 / 64 | ||
| 5 | Phạm vi đồng hồ điện đầu ra | 500 (giá trị điển hình) | mVpp | |
| 6 | Phạm vi đầu ra chênh lệch đồng hồ CML | 800 | 200 | mVpp |
| 7 | Khả năng phát ra đồng hồ sẽ biến động ngẫu nhiên. | 800 | 300 | Fs |
| 8 | Tần số đồng hồ (28,1Gbps như một ví dụ) | 14.05 | 0.11 | GHz |
| 9 | Khám phá mất tín hiệu nội bộ (LOS) | 128 (đánh quá tải) | 5 (Sự nhạy cảm) | mV |
| 10 | Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài) | 5.5 | 4 | V |
| 11 | Nhiệt độ hoạt động | 70 | 10 | °C |
| 12 | Loại mô-đun thích nghi (hỗ trợ tín hiệu NRZ và PAM4) | SFP28/56,SR,LR,BIDI | ||
