Thông tin chi tiết sản phẩm:
|
| Phạm vi tốc độ dữ liệu: | 0.155~11.3 ((Gbps) | Phạm vi đầu vào quang học (được xác định bởi độ nhạy của mô-đun): | 3 ~ 15 dBm |
|---|---|---|---|
| Nhiệt độ hoạt động: | 85~-40°C | Dải bước sóng: | 800~1600nm |
| Làm nổi bật: | Thiết bị khôi phục đồng hồ tốc độ đầy đủ,Thiết bị khôi phục đồng hồ tốc độ đầy đủ 10Gbps |
||

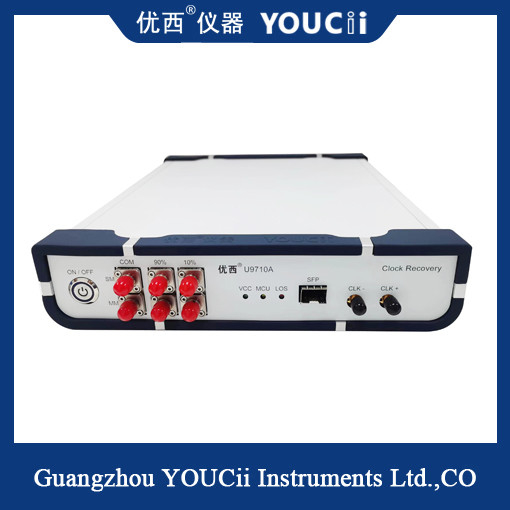

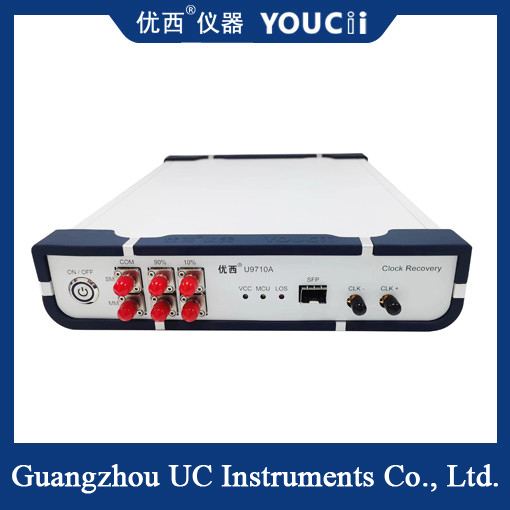

Thiết bị khôi phục đồng hồ tốc độ đầy đủ 10Gbps
U9710 CDR (Clock Recovery Module) chủ yếu được sử dụng để cung cấp tín hiệu khôi phục đồng hồ trong môi trường thử nghiệm mà không kích hoạt đồng hồ,để sử dụng máy dao động lấy mẫu để kiểm tra sơ đồ mắt quang của thiết bịỨng dụng điển hình là thử nghiệm thiết bị mạng quang học hoặc sản phẩm BOB trong ứng dụng PON. Bởi vì thiết bị quang học tự nó không có đầu ra đồng hồ phân tần số,cần phải khôi phục lại tín hiệu đồng hồ để kích hoạt máy dao động lấy mẫu khi kiểm tra sơ đồ mắt quang học.
U9710 CDR có cổng quang SFP, phù hợp với SFP đóng gói SFP thông thường, SFP +, OLT SFP và các mô-đun quang khác.Nó chỉ cần đầu nhận của mô-đun quang để chuyển đổi tín hiệu quang thành tín hiệu điện, và sau đó trích xuất và phát ra đồng hồ của tín hiệu điện.Thiết bị này tự điều chỉnh cho tốc độ và không yêu cầu cấu hình phần mềm.
Công cụ khôi phục đồng hồ 10G chủ yếu được sử dụng để khôi phục tần số đồng hồ của nguồn tín hiệu để đảm bảo sự ổn định và độ tin cậy của truyền dữ liệu.Trong một số hệ thống truyền thông tốc độ cao và thiết bị mạng, tốc độ truyền dữ liệu rất nhanh, do đó cần một tín hiệu đồng hồ rất chính xác để đảm bảo dữ liệu được truyền đồng bộ.nó có thể dẫn đến mất dữ liệu hoặc lỗi truyền.
| Không, không. | Thông số kỹ thuật | Max. | Chưa lâu. | Đơn vị. |
| 1 | Phạm vi tốc độ dữ liệu | 11.3 | 0.155 | Gbps |
| 2 | Phạm vi bước sóng | 1600 | 800 | nm |
| 3 | Phạm vi đầu vào quang học (được xác định bởi độ nhạy của mô-đun) | +3 | - 15 | dBm |
| 4 | Phạm vi đồng hồ điện khôi phục đầu ra | 5.65 / 2.825 | 0.0775/0.03875 | GHz |
| 5 | Phạm vi đồng hồ điện đầu ra | 600 (giá trị điển hình) | mVpp | |
| 6 | Thời gian tăng đồng hồ ((OC-192) ((20% ~ 80%) | 33.1 | 22.2 | ps |
| 7 | Thời gian giảm đồng hồ (OC-192) (80% ~ 20%) | 33.7 | 23.9 | ps |
| 8 | Output Jitter ((10.3125Gbps) | 1 (giá trị điển hình) | ps | |
| 9 | Tần số đồng hồ ((10.3125Gbpsrate, chia cho 2/4) | 5.156 / 2.578 | 5.156 / 2.578 | GHz |
| 10 | Khám phá mất tín hiệu bên trong (LOS) | 128 (đánh quá tải) | 5 (sự nhạy cảm) | mV |
| 11 | Điện áp nguồn điện (điện áp đầu vào của nguồn điện bên ngoài) | 5.5 | 4 | V |
| 12 | Nhiệt độ hoạt động | 85 | -40 | °C |
