Tổng quan sản phẩm

Thiết bị khôi phục đồng hồ có thể nhận tín hiệu dữ liệu đầu vào (hoặc đồng hồ), khóa nó bằng mạch vòng khóa pha (PLL) và phát ra một đồng hồ khôi phục.Đồng hồ phục hồi có thể được sử dụng như là tham chiếu thời gian của máy dao động hoặc BERTKhi máy dao động lấy mẫu kiểm tra mô hình mắt quang học và hình dạng sóng, đồng hồ chéo với cùng nguồn gốc như tín hiệu đo được cần thiết để kích hoạt.Mô-đun CDR (clock recovery) chủ yếu được sử dụng để lấy mẫu thử oscilloscope bản đồ mắt quang học, nhưng không cung cấp môi trường thử nghiệm đồng hồ kích hoạt, ứng dụng điển hình là thử nghiệm thiết bị mạng quang học,bởi vì thiết bị đo tự nó không có đầu ra đồng hồ chia tần số, trong thử nghiệm của bản đồ mắt quang học cần phải phục hồi tín hiệu đồng hồ để kích hoạt máy dao động lấy mẫu.

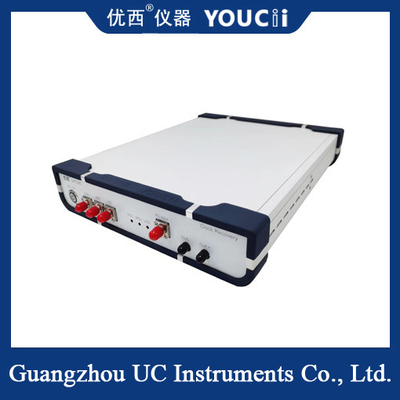

U9720B CDR với bộ điều hợp giao diện quang FC, phù hợp với SFP28/56, SR, LR và BIDI thông thường và các mô-đun tiếp cận tín hiệu quang khác, hỗ trợ tín hiệu NRZ và PAM4,FC giao diện quang để nhận tín hiệu quang thành tín hiệu điện, CDR sau đó trích xuất tín hiệu đồng hồ và đầu ra.

Các thông số chính của CDR:
1) Phạm vi khôi phục đồng hồ: 25 ~ 32 Gbps ((GBaud);
2) Hỗ trợ cả NRZ và tín hiệu PAM4;
3) Phạm vi bước sóng: hỗ trợ chế độ đơn 1250 ~ 1650 nm;
4) Phạm vi đầu vào quang học: +5 ~ -15dBm;
5) Tỷ lệ chia tần số đầu ra đồng hồ: 2/8/32/40;
6) Độ phình đồng hồ điện đầu ra: Cặp AC / 200 ~ 800mVpp;
7) Tỷ lệ quang phổ (có thể được lựa chọn theo người dùng): 10% (CDR) -90% (Output);
8) Hỗ trợ khôi phục đồng hồ của tín hiệu quang đơn chế độ;
9) Loại giao diện quang học: giao diện quang học FC/PC;
10) Loại giao diện điện: 40GHz 2.92mm nữ;
