Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Kim loại | Phạm vi suy hao: | 0~35 dB（Loại 40dB） |
|---|---|---|---|
| Bước sóng hiệu chuẩn (Tùy chọn): | 850nm (908/980nm) | Mất chèn: | ≤ 1,8 dB Loại 1,5dB |
| Loại sợi: | 50/125um, 62.5/125um MMF | Độ chính xác suy giảm: | ± 0,10 dB (0 ~ 30 dB) |
| Khả năng lặp lại: | ±0,10dB | ||
| Làm nổi bật: | Máy giảm áp quang đa chế độ 8 kênh,Hiển thị Multi-Mode Optical Attenuator,Máy thu âm quang đa chế độ hiệu suất cao |
||

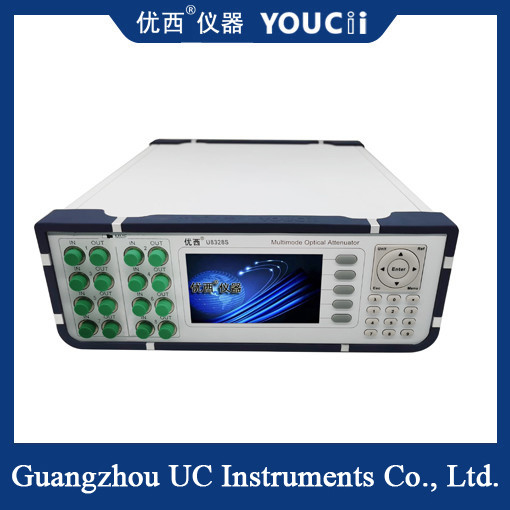

Hiệu suất cao của bộ giảm độ quang đa chế độ 8 kênh với màn hình hiển thị
Máy giảm áp quang đa chế là một loại thiết bị quang được thiết kế đặc biệt cho hệ thống sợi quang đa chế,Chức năng chính của nó là thích nghi với các yêu cầu ứng dụng khác nhau bằng cách điều chỉnh cường độ của tín hiệu quang đầu vàoDưới đây là một lời giải thích chi tiết về bộ giảm độ quang đa chế độ được điều khiển bằng quang:
Định nghĩa và nguyên tắc
Định nghĩa: Máy giảm áp quang đa chế được điều khiển bằng quang là một thiết bị điều chỉnh cường độ của tín hiệu quang trong sợi đa chế bằng cách điều khiển điện tử.
Nguyên tắc: Nó chủ yếu bao gồm hai phần: interferometer đa chế độ và đơn vị điều khiển chương trình.Các interferometer multimode sử dụng hiệu ứng nhiễu để điều chỉnh cường độ tương đối của các bước sóng khác nhau của ánh sáng trong đường truyền, và đơn vị điều khiển chương trình chịu trách nhiệm kiểm soát sự khác biệt về chiều dài dẫn sóng trong interferometer đa chế độ, để đạt được điều khiển chính xác của sự suy yếu tín hiệu quang học.
Thứ hai, cấu trúc và đặc điểm
Cấu trúc:
Interferometer đa chế độ: Thành phần chính của sự suy yếu của tín hiệu quang học, sử dụng hiệu ứng nhiễu để điều chỉnh cường độ của tín hiệu quang học.
Đơn vị điều khiển chương trình chịu trách nhiệm điều khiển sự khác biệt chiều dài dẫn sóng trong interferometer đa chế độ,và thay đổi chiều dài đường dẫn sóng thông qua các thiết bị điện tử để đạt được điều khiển chính xác của sự suy giảm tín hiệu quang học.
Đặc điểm:
Kiểm soát chính xác: Lượng suy giảm có thể được điều chỉnh khi cần thiết, và thông tin năng lượng quang được theo dõi và cung cấp lại trong thời gian thực để duy trì mức suy giảm ổn định.
Độ linh hoạt cao: phù hợp với nhiều ứng dụng truyền thông quang học và hệ thống quang học, chẳng hạn như truyền thông sợi quang, cảm biến sợi quang.
Thông số kỹ thuật
| Mô hình # | U8328S |
| Phạm vi giảm nhẹ | 0 ~ 35 dB ((40 dB Loại) |
| Độ dài sóng hiệu chuẩn (tùy chọn) | 850 nm (908/980 nm可选) |
| Mất tích nhập | ≤ 1,8 dB Loại 1,5 dB |
| Loại sợi | 50/125um, 62.5/125um MMF tự适应 |
| Loại kết nối | Bộ kết nối FC/UPC (FC/APC 可选) |
| Độ chính xác của sự suy giảm | ± 0,10 dB (0 ~ 30 dB) |
| Khả năng lặp lại | ±0,10 dB |
| Thời gian trung bình của màn hình PM | 2 ~ 1000 ms |
| Thời gian giải quyết | 200ms |
| Tốc độ chuyển đổi suy giảm | 0.1 ~ 33 dB/s |
| Lợi nhuận mất mát | > 25 dB |
| Giao diện truyền thông | RS232, USB, RJ45 Kiểm soát bằng PC |
| Lượng đầu vào an toàn tối đa | +27dBm |
| Thời gian hiệu chuẩn lại | 2 năm |
| Nhiệt độ hoạt động | 0 ̊ +40°C |
| Nhiệt độ lưu trữ | -30 ̊+80°C |
| Sức mạnh | 100 ~ 240 V |
| Kích thước | 245mm W, 105mm H, 320mm D |
| Trọng lượng | 5 kg |
Phòng ứng dụng
Truyền thông sợi quang: Trong các hệ thống truyền thông sợi quang, các bộ giảm nhẹ quang được sử dụng rộng rãi để điều chỉnh và hạn chế tín hiệu quang để đảm bảo chất lượng truyền tín hiệu.
Kích thước bằng sợi quang: Trong công nghệ cảm biến bằng sợi quang, các bộ làm giảm cường độ quang được sử dụng để điều chỉnh cường độ của tín hiệu quang để đáp ứng nhu cầu của các ứng dụng cảm biến quang khác nhau.
