| Loại kết nối: | FC/UPC, FC/APC | điều chỉnh tốc độ: | ≤ 2 mili giây mỗi bước |
|---|---|---|---|
| nhiệt độ lưu trữ: | -40℃ đến +85℃ | Kích thước: | Rộng 482mm, Cao 120mm, Sâu 500mm |
| loại sợi quang: | Chế độ đơn | Trọng lượng: | ≤9kg |
| Loại sợi ứng dụng: | SM tiêu chuẩn | ||
| Làm nổi bật: | Máy làm giảm quang đơn chế độ,Máy thu âm quang đơn chế độ 32 kênh |
||

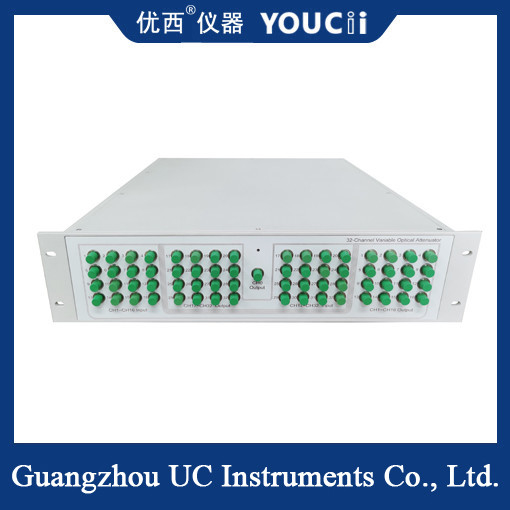

Máy thu âm quang đơn chế 32 kênh có hiệu quả chi phí
Đặc biệt
Thiết kế đa kênh: Thiết kế attenuator quang đơn chế độ 32 kênh có nhiều kênh độc lập, mỗi kênh có thể tự điều khiển và điều chỉnh sự suy yếu của tín hiệu quang học,rất hữu ích cho các kịch bản mà nhiều tín hiệu quang phải được xử lý đồng thời.
Khả năng tương thích sợi một chế độ: Máy giảm áp này được thiết kế cho sợi một chế độ và phù hợp với các hệ thống truyền thông sợi quang truyền tín hiệu quang một chế độ.
Kiểm soát suy giảm độ chính xác cao:Máy giảm áp quang đơn chế độ thường có độ chính xác giảm áp cao và có thể điều khiển và điều chỉnh chính xác cường độ tín hiệu quang học để đáp ứng các nhu cầu ứng dụng khác nhau.
Sự ổn định và đáng tin cậy: Là một thành phần quan trọng trong hệ thống truyền thông,Máy giảm áp quang đơn chế độ 32 kênh cần có độ ổn định và độ tin cậy cao để đảm bảo hoạt động ổn định lâu dài.
Thông số kỹ thuật
| Mô hình # | U83132S | |
| Phạm vi giảm nhẹ | 0 ~ 40 dB | |
| Độ dài sóng hiệu chuẩn |
1550nm |
|
| Mất tích nhập | ≤1,5 dB | |
| Loại sợi | 9/125 um chế độ đơn | |
| Loại kết nối | Bộ kết nối FC/UPC | |
| Độ chính xác của sự suy giảm |
≤ ± 0,1 dB (0 ~ 25 dB) ≤ ± 0,02 dB (0 ~ 25 dB với điều khiển công suất) |
|
| Khả năng lặp lại | ≤ ±0,02 dB | |
| Thời gian trung bình của màn hình PM | 1 ~ 1000ms | |
| Thời gian giải quyết | 100ms | |
| Tốc độ chuyển đổi suy giảm | 0.1 ~ 50 dB/s | |
| Lợi nhuận mất mát | > 45 dB | |
| Lượng đầu vào an toàn tối đa | +20dBm | |
| Giao diện truyền thông | RS232, USB, RJ45 Kiểm soát bằng PC | |
| Thời gian hiệu chuẩn lại | 2 năm | |
| Nhiệt độ hoạt động | 0 ̊ +40°C | |
| Nhiệt độ lưu trữ | -30 ̊+80°C | |
| Sức mạnh | 100 ~ 240 V | |
| Kích thước | 482mm W, 120mm H, 500mm D | |
| Trọng lượng | 90,0 kg | |
Áp dụng
Truyền thông sợi quang: Trong các hệ thống truyền thông sợi quang,Các bộ giảm áp quang đơn chế độ 32 kênh có thể được sử dụng để điều chỉnh cường độ tín hiệu quang để thích nghi với môi trường truyền và khoảng cách khác nhau, đồng thời bảo vệ thiết bị nhận từ tổn thương điện quang quá mức.
Kích thước bằng sợi quang: Trong các hệ thống cảm biến bằng sợi quang, các bộ giảm cường quang có thể được sử dụng để điều chỉnh cường độ của tín hiệu cảm biến để cải thiện độ nhạy và độ chính xác của cảm biến.
Phân bằng điện năng quang học: Trong các tình huống cần cân bằng điện năng quang học, chẳng hạn như hệ thống truyền nhiều bước sóng hoặc hệ thống WDM (phân phối đa bước sóng),Các bộ giảm áp quang đơn chế độ 32 kênh có thể được sử dụng để điều chỉnh sức mạnh quang học của mỗi kênh để đảm bảo truyền tín hiệu cân bằng.
Chế độ cấu hình
Nói chung, một bộ giảm độ quang đơn chế độ 32 kênh có thể bao gồm các bộ phận sau:
Cổng đầu vào: Được sử dụng để nhận tín hiệu quang từ sợi quang.
Các yếu tố suy giảm: Mỗi kênh chứa các yếu tố suy giảm để điều khiển và điều chỉnh mức độ suy giảm của tín hiệu quang học.Các yếu tố làm giảm này có thể sử dụng nhiều cơ chế khác nhau như hấp thụ ánh sáng, các kỹ thuật phân tán ánh sáng, phản xạ ánh sáng hoặc trục trặc để đạt được suy giảm.
Cổng đầu ra: Đầu ra tín hiệu quang suy yếu đến thiết bị hoặc sợi cấp tiếp theo.
