Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Kim loại | Khả năng lặp lại: | < 0,1dB |
|---|---|---|---|
| Bước sóng hiệu chuẩn: | 1270/1286/1290/1295/1300/1305/1310/1330/1510/1530/1550/1570nm | Chu kỳ hiệu chuẩn: | 2 năm |
| giao diện: | RS232, RS485 hoặc USB | Trọng lượng: | 3,0 kg |
| Nhiệt độ hoạt động: | 85~-40°C | ||
| Làm nổi bật: | 8 kênh điều khiển quang học Attenuator quang học,Máy giảm độ ốp quang được điều khiển bằng quang |
||

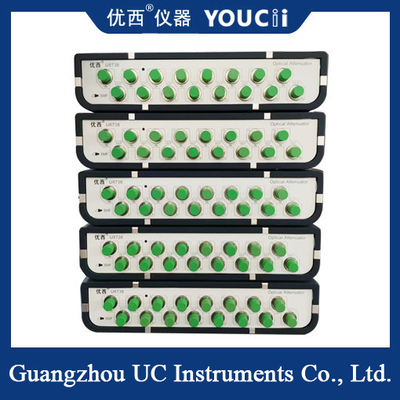

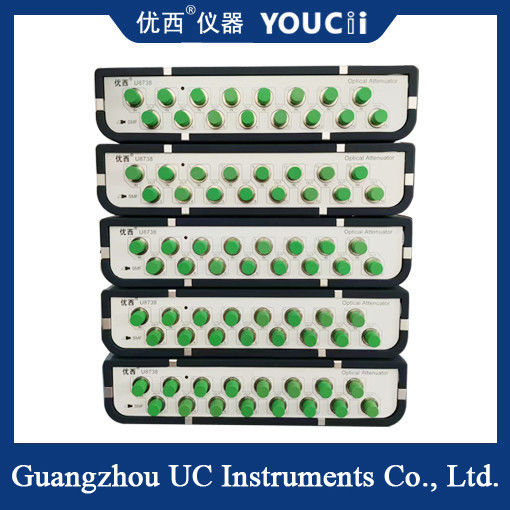

8 kênh điều khiển quang học attenuator quang hiệu chuẩn bước sóng tùy chọn
Máy giảm áp quang 8 kênh được điều khiển bằng quang là một thiết bị quan trọng được sử dụng trong các hệ thống thử nghiệm và truyền thông quang học, có thể điều khiển và điều chỉnh cường độ của tín hiệu quang học một cách chính xác.
Khái niệm cơ bản
Máy giảm áp quang 8 kênh, như tên gọi cho thấy, đề cập đến một máy giảm áp quang với 8 kênh độc lập,mỗi kênh có thể độc lập điều khiển số lượng suy giảm của tín hiệu quang họcThiết bị này thường được sử dụng trong các kịch bản mà nhiều tín hiệu quang phải được xử lý song song,như đo lỗi đa kênh của các mô-đun máy thu quang và đo độ nhạy của các mô-đun máy thu quang.
Nguyên tắc hoạt động
Nguyên tắc hoạt động của bộ giảm áp quang 8 kênh chủ yếu bao gồm hấp thụ ánh sáng, phân tán ánh sáng, phản xạ ánh sáng, công nghệ dịch chuyển và giảm dịch chuyển.Các cơ chế này làm giảm cường độ của tín hiệu ánh sáng thông qua các quá trình vật lý khác nhauCụ thể, vật liệu quang học bên trong bộ làm giảm độ sáng quang học hấp thụ, phân tán hoặc phản xạ một phần ánh sáng rơi vào,hoặc làm tăng tổn thất nối bằng cách thay đổi cách sợi giao tiếp (chẳng hạn như trục trặc hoặc dịch chuyển), để đạt được mục đích làm suy yếu tín hiệu quang học.
Thông số kỹ thuật
| Mô hình # | U8734 | U8738 |
| Phạm vi giảm nhẹ | 0 ~ 40 dB | |
| Độ dài sóng hiệu chuẩn |
1270 / 1286 / 1290 / 1295 / 1300. 1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm |
|
| Mất tích nhập | ≤1,5 dB | |
| Loại sợi | 9/125 um chế độ đơn | |
| Loại kết nối | Bộ kết nối FC/UPC | |
| Độ chính xác của sự suy giảm |
≤ ± 0,1 dB (0 ~ 25 dB) ≤ ± 0,02 dB (0 ~ 25 dB với điều khiển công suất) |
|
| Khả năng lặp lại | ≤ ±0,02 dB | |
| Thời gian trung bình của màn hình PM | 1 ~ 1000ms | |
| Thời gian giải quyết | 100ms | |
| Tốc độ chuyển đổi suy giảm | 0.1 ~ 50 dB/s | |
| Lợi nhuận mất mát | > 45 dB | |
| Lượng đầu vào an toàn tối đa | +20dBm | |
| Giao diện truyền thông | RS232, USB, RJ45 Kiểm soát bằng PC | |
| Thời gian hiệu chuẩn lại | 2 năm | |
| Nhiệt độ hoạt động | 0 ̊ +40°C | |
| Nhiệt độ lưu trữ | -30 ̊+80°C | |
| Sức mạnh | 100 ~ 240 V | |
| Kích thước | 235mm W, 55mm H, 320mm D | |
| Trọng lượng | 30,0 kg | |
Máy giảm áp quang 8 kênh được điều khiển quang học có nhiều ứng dụng trong một số lĩnh vực, bao gồm nhưng không giới hạn ở:
Hệ thống truyền thông quang học: được sử dụng để kiểm soát suy giảm các liên kết sợi quang để đảm bảo chất lượng truyền và hiệu suất của tín hiệu quang học trong đường quang.
đo quang học: Trong kính hiển vi quang học, hiệu chuẩn quang phổ và các dịp khác, được sử dụng để kiểm soát phản xạ cường độ ánh sáng hoặc truyền của mẫu vào ánh sáng.
Nghiên cứu quang học: Trong các thí nghiệm quang học, nó được sử dụng để mô phỏng tín hiệu ánh sáng có cường độ khác nhau và nghiên cứu sự tương tác giữa ánh sáng và vật chất.
Sử dụng và bảo trì
Khi sử dụng một bộ giảm độ quang điều khiển bằng quang học 8 kênh, cần lưu ý các điểm sau:
Kết nối chính xác: Đảm bảo rằng kết nối giữa bộ giảm độ sáng quang học và các thành phần quang học khác (chẳng hạn như sợi quang học, nối kết, vv) ổn định và đáng tin cậy để giảm mất mát quang học.
Đặt đường cơ bản: Đặt đường cơ bản trước khi sử dụng để xác định mức độ suy giảm ánh sáng ban đầu.
Theo dõi thời gian thực: Sử dụng thiết bị đo lường như máy đo điện quang để theo dõi thay đổi cường độ tín hiệu quang học trong thời gian thực và điều chỉnh phù hợp.
Định chuẩn định kỳ: Định chuẩn định kỳ được thực hiện theo chu kỳ hiệu chuẩn để đảm bảo độ chính xác của độ chính xác suy giảm.
