Thông tin chi tiết sản phẩm:
|
| giao diện: | Rs232 hoặc USB | Loại sợi ứng dụng: | SM tiêu chuẩn |
|---|---|---|---|
| Dãy công suất: | + 5 ~ -70dBm | Phạm vi suy hao: | 0~40dB |
| Bảo hành: | 1 năm | Phần tử cảm biến: | InGaAs |
| Nhiệt độ hoạt động: | 0～ +40℃ | Độ chính xác suy giảm: | +/- 0,5dB |
| Làm nổi bật: | 12 Máy giảm độ hiệu chuẩn bước sóng,4 kênh Optical Attenuator,12 Bộ làm giảm quang hiệu chuẩn bước sóng |
||

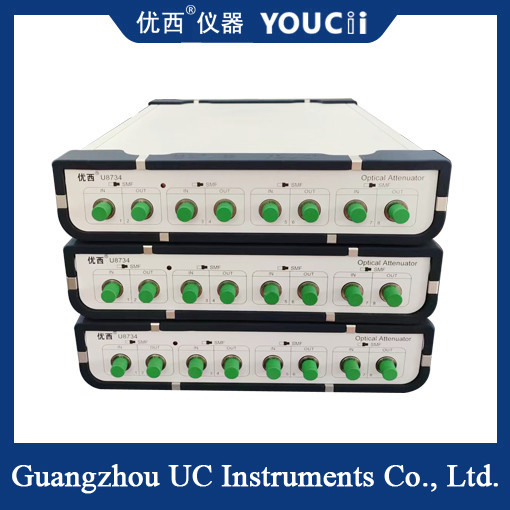

4 kênh điều khiển quang học attenuator 12 Định chuẩn bước sóng
Máy giảm áp quang được điều khiển bằng quang học 4 kênh là một thiết bị được sử dụng rộng rãi trong lĩnh vực truyền thông quang học.kiểm soát chính xác và độ tin cậy cao, và có thể đáp ứng các yêu cầu thử nghiệm của các hệ thống truyền thông sợi quang phức tạp.
Máy giảm áp quang được điều khiển bằng quang học 4 kênh tích hợp bốn kênh giảm áp quang độc lập, mỗi kênh có thể được điều chỉnh độc lập để giảm bớt tín hiệu quang học.Thiết kế này không chỉ tiết kiệm dấu chân thiết bị, nhưng cũng cải thiện đáng kể thông lượng dữ liệu thử nghiệm và tốc độ thử nghiệm. Bằng cách kiểm soát chính xác sự suy giảm tín hiệu quang học trong mỗi kênh,truyền tín hiệu quang trong các điều kiện truyền khác nhau có thể được mô phỏng, cung cấp hỗ trợ mạnh mẽ cho hệ thống tối ưu hóa.
Thông số kỹ thuật
| Mô hình # | U8734 | U8738 |
| Phạm vi giảm nhẹ | 0 ~ 40 dB | |
| Độ dài sóng hiệu chuẩn |
1270 / 1286 / 1290 / 1295 / 1300. 1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm |
|
| Mất tích nhập | ≤1,5 dB | |
| Loại sợi | 9/125 um chế độ đơn | |
| Loại kết nối | Bộ kết nối FC/UPC | |
| Độ chính xác của sự suy giảm |
≤ ± 0,1 dB (0 ~ 25 dB) ≤ ± 0,02 dB (0 ~ 25 dB với điều khiển công suất) |
|
| Khả năng lặp lại | ≤ ±0,02 dB | |
| Thời gian trung bình của màn hình PM | 1 ~ 1000ms | |
| Thời gian giải quyết | 100ms | |
| Tốc độ chuyển đổi suy giảm | 0.1 ~ 50 dB/s | |
| Lợi nhuận mất mát | > 45 dB | |
| Lượng đầu vào an toàn tối đa | +20dBm | |
| Giao diện truyền thông | RS232, USB, RJ45 Kiểm soát bằng PC | |
| Thời gian hiệu chuẩn lại | 2 năm | |
| Nhiệt độ hoạt động | 0 ̊ +40°C | |
| Nhiệt độ lưu trữ | -30 ̊+80°C | |
| Sức mạnh | 100 ~ 240 V | |
| Kích thước | 235mm W, 55mm H, 320mm D | |
| Trọng lượng | 30,0 kg | |
Phòng ứng dụng
Kiểm tra hệ thống truyền thông sợi quang: Trong quá trình xây dựng hệ thống truyền thông sợi quang, the 4-channel optical controlled optical attenuator can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performance.
Phát triển thiết bị sợi quang: Trong quá trình phát triển và sản xuất các thiết bị sợi quang, thiết bị có thể được sử dụng để đánh giá các đặc điểm mất mát của thiết bị,kiểm tra hiệu suất truyền của thiết bị, vv
Thí nghiệm giảng dạy truyền thông quang học: Trong thí nghiệm giảng dạy truyền thông quang học, thông qua hoạt động thực tế và xác minh thử nghiệm,sinh viên có thể có một sự hiểu biết sâu sắc hơn về nguyên tắc và công nghệ của truyền thông quang học, và trau dồi khả năng thực tế và tinh thần sáng tạo.
