Thông tin chi tiết sản phẩm:
|
| Loại kết nối: | Đầu nối FC/UPC | Bảo hành: | 1 năm |
|---|---|---|---|
| Trọng lượng: | 3kg | Phạm vi suy giảm: | 0 ~ 35 dB |
| Mất chèn: | 1,8dB | Khả năng lặp lại: | ≤ ± 0,05dB |
| Lợi nhuận mất mát: | > 25 dB | ||
| Làm nổi bật: | Máy giảm độ quang đa chế độ,Máy thu âm quang đa kênh đa chế độ,35dB Multi-Mode Optical Attenuator |
||

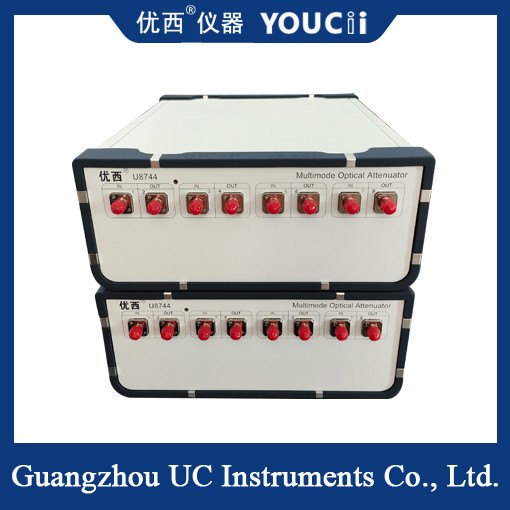

Phạm vi suy giảm âm quang đa kênh đa chế độ 0-35dB
Máy giảm áp quang đa kênh đa chế độ hoạt động dựa trên nhiều cơ chế giảm áp khác nhau, bao gồm nhưng không giới hạn ở:
Thấm ánh sáng: Vật liệu quang học bên trong bộ giảm độ (chẳng hạn như sợi quang được bổ sung ion kim loại hoặc kính hấp thụ đặc biệt) hấp thụ một phần ánh sáng rơi vào,do đó làm giảm cường độ của tín hiệu ánh sáng.
Phân tán ánh sáng: Ánh sáng được phân tán qua cấu trúc vi mô của vật liệu, do đó làm giảm cường độ ánh sáng của sự lan truyền tuyến tính.
Phản xạ ánh sáng: Thông thường liên quan đến công nghệ phim mỏng đa lớp đạt được sự suy giảm bằng cách phản xạ thay vì hấp thụ tín hiệu ánh sáng, cho phép kiểm soát chính xác độ phản xạ.
Công nghệ lật: lõi của hai sợi quang bị sai đường bằng cách chuyển đổi vi mô, do đó mất lõi ánh sáng xảy ra trong quá trình truyền và hiệu ứng suy giảm đạt được.
Sự suy giảm dịch chuyển: Mất kết nối của sợi quang được sử dụng khi sợi quang được kết nối,và đường truyền ánh sáng được thay đổi bằng cách di chuyển theo chiều ngang hoặc chiều dọc của sợi quang để đạt được suy giảm.
Thông số kỹ thuật
| Mô hình | U8744/U8748 ((multimode) | |
| Phạm vi suy giảm | 0 ~ 35 dB | |
| Độ dài sóng hiệu chuẩn / phạm vi bước sóng hoạt động (có thể chọn tối đa 12 sự kết hợp bước sóng) |
850/908 nm |
|
| Mất tích nhập | ≤ 1,8 dB | |
| Loại sợi | 50/125um, 62.5/125um tự điều chỉnh | |
| Loại kết nối | Bộ kết nối FC/UPC | |
| Độ chính xác của sự suy giảm | ≤ ± 0,20 dB (0 ~ 20 dB) | |
| Khả năng lặp lại | ≤ ± 0,05 dB | |
| Thời gian thiết lập công suất trung bình | 2 ~ 1000 ms | |
| Thời gian ổn định theo dõi điều khiển công suất | 200ms | |
| Tốc độ điều khiển suy giảm | 0.1 ~ 35 dB/s | |
| Lợi nhuận mất mát | > 25 dB | |
| Lượng đầu vào tối đa | +17dBm | |
| Chu kỳ hiệu chuẩn | 2 năm | |
| Nhiệt độ hoạt động | 0 ~ +40°C | |
| Nhiệt độ lưu trữ | -30 ~ +80°C | |
| Nguồn cung cấp điện | 100 ~ 240 V | |
| Kích thước sản phẩm | 245mm W, 105mm H, 320mm D | |
Máy giảm áp quang đa kênh và đa chế độ được sử dụng rộng rãi trong thử nghiệm hệ thống truyền thông quang học, phát triển thiết bị sợi quang học và thí nghiệm giảng dạy truyền thông quang học.Nói cụ thể hơn.:
Xét nghiệm hệ thống truyền thông sợi quang:Nó có thể được sử dụng để kiểm tra các đặc điểm suy giảm của các tuyến truyền quang khác nhau để đảm bảo sự ổn định và độ tin cậy của hiệu suất hệ thốngBằng cách điều chỉnh chính xác sự suy yếu của tín hiệu quang học trong mỗi kênh, việc truyền tín hiệu quang học dưới các điều kiện truyền khác nhau có thể được mô phỏng,cung cấp hỗ trợ mạnh mẽ cho hệ thống tối ưu hóa.
Phát triển thiết bị sợi quang: Là một công cụ thử nghiệm quan trọng, nó có thể được sử dụng để đánh giá hiệu suất suy giảm của thiết bị, hiệu quả truyền và các chỉ số chính khác.Thiết kế đa kênh cho phép các nhà nghiên cứu thử nghiệm nhiều thiết bị cùng một lúc, cải thiện đáng kể hiệu quả nghiên cứu và phát triển.
Thí nghiệm giảng dạy truyền thông quang học: cung cấp một nền tảng cho sinh viên hiểu sâu về nguyên tắc và công nghệ truyền thông quang học.Thông qua hoạt động thực tế và xác minh thử nghiệm, sinh viên có thể trực quan hơn hiểu cơ chế suy giảm của tín hiệu quang học, nguyên tắc điều chỉnh và thành phần và chế độ hoạt động của hệ thống truyền thông sợi quang.
