Thông tin chi tiết sản phẩm:
|
| Cài đặt thời gian: | 100ms | Vật liệu: | Kim loại |
|---|---|---|---|
| Chu kỳ hiệu chuẩn: | 2 năm | Thời gian trung bình của màn hình PM: | 2 mili giây ~ 1 giây |
| Tốc độ chuyển đổi suy giảm: | 0,1 ~ 50 dB/giây | Lợi nhuận mất mát: | > 45dB |
| Trọng lượng: | 3.0kg | ||
| Làm nổi bật: | Máy đo năng lượng quang học,Máy làm giảm quang đơn kênh,Máy giảm độ ốp quang được điều khiển bằng quang |
||

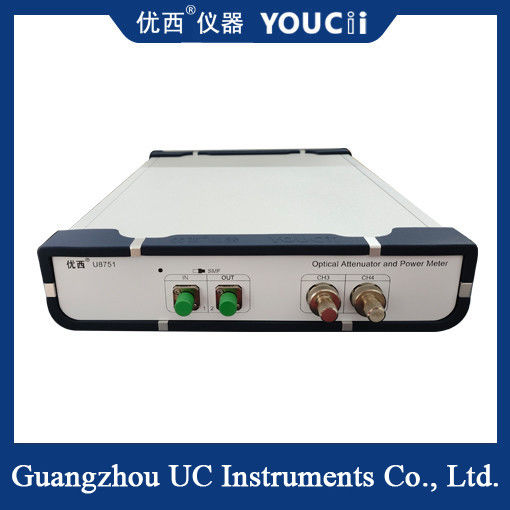

Bộ suy hao quang học và đồng hồ đo công suất quang học điều khiển bằng quang học một kênh
Thiết bị hai trong một bộ suy hao quang học và đồng hồ đo công suất quang học điều khiển bằng quang học một kênh là một thiết bị kiểm tra tích hợp bộ suy hao quang học và đồng hồ đo công suất quang học trong một. Thiết bị này có nhiều ứng dụng trong truyền thông quang học, kiểm tra cáp quang, nghiên cứu và phát triển quang học, đồng thời có thể cung cấp khả năng kiểm tra và điều khiển tín hiệu quang học chính xác và nhanh chóng.
Đặc điểm chức năng
Chức năng suy hao ánh sáng:
Thiết bị có chức năng suy hao quang học một kênh, có thể thực hiện điều chỉnh liên tục hoặc phân cấp cường độ tín hiệu quang học.
Thông qua động cơ bước chính xác tích hợp hoặc phần tử suy hao, người dùng có thể kiểm soát chính xác lượng suy hao của tín hiệu quang học để đáp ứng các nhu cầu kiểm tra khác nhau.
Chức năng đồng hồ đo công suất quang học:
Thiết bị cũng tích hợp chức năng của đồng hồ đo công suất quang học, có thể đo trực tiếp công suất tuyệt đối hoặc tổn thất tương đối của tín hiệu quang học.
Đồng hồ đo công suất quang học có các đặc điểm là độ nhạy cao, độ chính xác cao và phạm vi đo rộng, có thể phản ánh chính xác sự thay đổi cường độ của tín hiệu quang học.
Thiết kế hai trong một:
Bộ suy hao quang học và đồng hồ đo công suất quang học được tích hợp trong một, giúp tiết kiệm đáng kể không gian và chi phí thiết bị.
Đồng thời, thiết kế này cũng cải thiện sự tiện lợi và hiệu quả của việc kiểm tra, và người dùng có thể hoàn thành việc suy hao và đo tín hiệu quang học trên cùng một thiết bị.
Thông số kỹ thuật
| Model # | U8751 / U8752 | |
| Chế độ hoạt động | Chế độ cài đặt suy hao | Chế độ cài đặt công suất |
| Phạm vi | 0~40 dB | +5 ~ -70dBm |
| Độ phân giải | 0.01 dB | 0.001 dB |
| Độ lặp lại |
±0.02 dB (0 ~ 20 dB) ±0.05 dB (20~40 dB) |
±0.02 dB |
| Bước sóng hiệu chuẩn | 1270 / 1310 / 1490 /1550 /1610 nm | |
| Loại sợi quang | 9/125 um single mode | SMF và MMF |
| Loại đầu nối | Đầu nối FC/UPC | Tùy chọn FC/SC/LC |
| Tổn thất chèn | ≤1.5 dB | |
| Độ chính xác (Với Điều khiển công suất quang học) |
± 0.02 dB (0 ~ 20 dB) ±0.05 dB (20~40 dB) |
±0.02 dB |
| Thời gian trung bình của PM giám sát | 2 ms ~ 1 s | |
| Thời gian ổn định | 100ms | |
| Tốc độ chuyển đổi suy hao | 0.1 ~ 50 dB/s | |
| Độ phản xạ ngược | > 45 dB | |
| Công suất đầu vào an toàn tối đa | +20dBm | +5dBm |
| Chu kỳ hiệu chuẩn lại | 2 năm | |
| Nhiệt độ hoạt động | 0～ +40℃ | |
| Nhiệt độ bảo quản | -30～+80℃ | |
| Nguồn điện | 100~240 V | |
| Kích thước | 235mm W, 55mm H, 320 mm D | |
| Trọng lượng | 3.0 kg | |
Lĩnh vực ứng dụng
Kiểm tra hệ thống truyền thông cáp quang: Trong quá trình xây dựng hệ thống truyền thông cáp quang, thiết bị có thể được sử dụng để kiểm tra các đặc tính suy hao của các đường truyền cáp quang khác nhau, hiệu suất của thiết bị đầu cuối quang học và chất lượng truyền dẫn của các liên kết cáp quang.
Phát triển thiết bị cáp quang: Trong quá trình phát triển thiết bị cáp quang, thiết bị có thể được sử dụng để đánh giá hiệu suất suy hao của thiết bị, hiệu quả truyền dẫn và các chỉ số quan trọng khác, để cung cấp hỗ trợ mạnh mẽ cho việc tối ưu hóa và cải thiện thiết bị.
Thí nghiệm giảng dạy truyền thông quang học: Trong thí nghiệm giảng dạy truyền thông quang học, thiết bị có thể cung cấp cho sinh viên một nền tảng để hiểu sâu sắc nguyên lý và công nghệ của truyền thông quang học, đồng thời giúp sinh viên nắm vững cơ chế suy hao của tín hiệu quang học, nguyên lý điều chỉnh và cấu tạo và chế độ hoạt động của hệ thống truyền thông quang học.
