Thông tin chi tiết sản phẩm:
|
| Phạm vi tốc độ dữ liệu: | 25 ~ 32G | Dải bước sóng: | 1250~1650nm |
|---|---|---|---|
| Phạm vi đầu vào quang học: | +5 ~ -15dBm | Tỷ lệ phân chia tần số đầu ra phục hồi đồng hồ: | 8/2/32/40 |
| Nhiệt độ hoạt động: | 10 ~ 70oC | Đầu ra đồng hồ jitter ngẫu nhiên: | 300-800fs |
| Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài): | 4~5.5V | ||
| Làm nổi bật: | Công cụ khôi phục đồng hồ điều chế độ khuếch đại xung,Công cụ khôi phục đồng hồ Baud 32G,Thiết bị khôi phục đồng hồ bước sóng 1650nm |
||

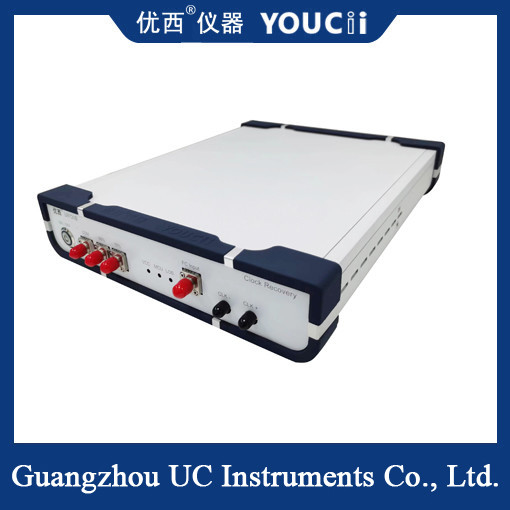

Phương pháp điều chế độ khuếch đại xung 4 25 ~ 32GBaud Clock Recovery Instrument
Thiết bị khôi phục đồng hồ PAM4 25G là một thiết bị khôi phục đồng hồ dữ liệu hiệu suất cao được thiết kế đặc biệt để chiết xuất và khôi phục tín hiệu đồng hồ 25Gbps từ tín hiệu PAM4 (Pulse Amplitude Modulation 4).
Chức năng chính
Chức năng chính của công cụ khôi phục đồng hồ PAM4 25G là trích xuất và khôi phục các tín hiệu đồng hồ đồng bộ và tín hiệu dữ liệu từ các tín hiệu quang học hoặc điện PAM4 nhận được.Nó hỗ trợ truyền dữ liệu tốc độ cao và cung cấp hiệu suất khôi phục đồng hồ ổn định trong môi trường tín hiệu phức tạp.
Đặc điểm kỹ thuật
băng thông cao: Có khả năng xử lý tốc độ dữ liệu lên đến 25Gbps để đáp ứng nhu cầu của các hệ thống truyền thông tốc độ cao hiện đại.
Độ rộng phổ cao: có phạm vi phổ rộng, có thể xử lý các thành phần tần số khác nhau của tín hiệu.
Hiệu suất thích nghi: Có thể tự động thích nghi với các điều kiện truyền và chất lượng tín hiệu khác nhau, cung cấp phục hồi đồng hồ ổn định.
Hỗ trợ đa chế độ: Hỗ trợ đầu vào tín hiệu quang học, đầu vào tín hiệu điện và đầu vào tín hiệu quang điện cùng một lúc, cung cấp các tùy chọn giao diện linh hoạt.
Khôi phục đồng hồ hiệu suất cao: Các thuật toán và công nghệ khôi phục đồng hồ tiên tiến được sử dụng để đảm bảo rằng các tín hiệu đồng hồ chất lượng cao được trích xuất từ các tín hiệu phức tạp.
Thông số kỹ thuật
| Không. | Chỉ số kỹ thuật | Tối đa | Khoảng phút | Đơn vị |
| 1 | Phạm vi tốc độ dữ liệu | 32 | 25 | Gbps/Gbaud |
| 2 | Phạm vi bước sóng (một chế độ) | 1650 | 1250 | nm |
| 3 | Phạm vi đầu vào quang | +5 | - 15 | dBm |
| 4 | Tỷ lệ phân chia tần số đầu ra phục hồi đồng hồ | 2 / 8 / 32 / 40 | ||
| 5 | Phạm vi đồng hồ điện đầu ra | 500 (giá trị điển hình) | mVpp | |
| 6 | Phạm vi đầu ra chênh lệch đồng hồ CML | 800 | 200 | mVpp |
| 7 | Khả năng phát ra đồng hồ sẽ biến động ngẫu nhiên. | 800 | 300 | Fs |
| 8 | Tần số đồng hồ (28,1Gbps như một ví dụ) | 14.05 | 0.70 | GHz |
| 9 | Khám phá mất tín hiệu nội bộ (LOS) | 128 (đánh quá tải) | 5 (Sự nhạy cảm) | mV |
| 10 | Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài) | 5.5 | 4 | V |
| 11 | Nhiệt độ hoạt động | 70 | 10 | °C |
| 12 | Loại mô-đun thích nghi (hỗ trợ tín hiệu NRZ và PAM4) | SFP28/56,SR,LR,BIDI | ||
Thiết bị khôi phục đồng hồ PAM4 25G được sử dụng rộng rãi trong các kịch bản sau:
Hệ thống truyền thông tốc độ cao: chẳng hạn như hệ thống truyền thông sợi quang, hệ thống truyền thông vệ tinh, v.v., cần xử lý tín hiệu PAM4 tốc độ cao.
Trung tâm dữ liệu: Chuyển dữ liệu bên trong trung tâm dữ liệu thường sử dụng công nghệ truyền thông hàng loạt tốc độ cao,và công cụ phục hồi đồng hồ PAM4 25G có thể cung cấp các chức năng phục hồi đồng hồ và chiết xuất dữ liệu cần thiết.
Thử nghiệm và đo lường: Trong quá trình phát triển, sản xuất và thử nghiệm thiết bị truyền thông,Công cụ khôi phục đồng hồ PAM4 25G có thể được sử dụng để xác minh hiệu suất và tương thích của thiết bị.
