Thông tin chi tiết sản phẩm:
|
| Mô-đun đơn giản: | 1310/1550nm | SNR: | ≥25dB |
|---|---|---|---|
| Kích thước màn hình: | 5.6 | Phạm vi tốc độ dữ liệu: | 25 ~ 32G |
| khoảng cách kiểm tra: | 50km | Loại: | cầm tay |
| độ phóng đại: | 224 lần | ||
| Làm nổi bật: | Công cụ xây dựng OTDR,Kiểm tra đa chức năng OTDR,Công cụ xây dựng sợi OTDR |
||

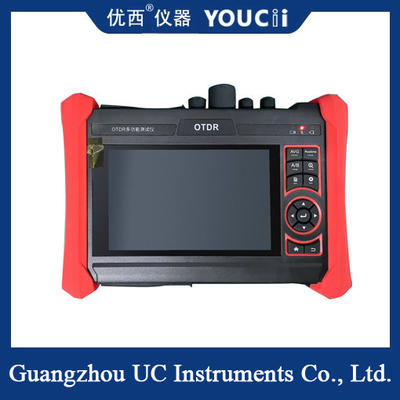

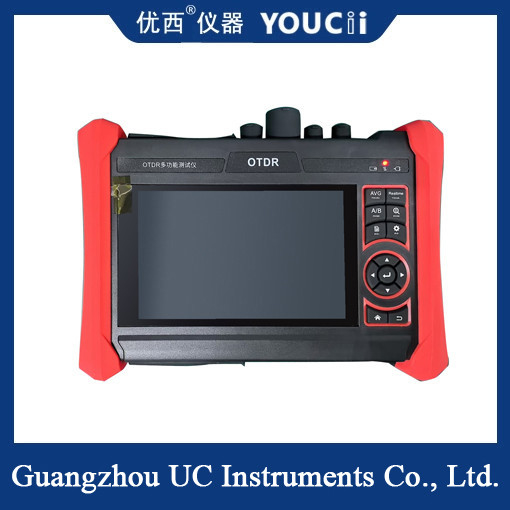

Công cụ xây dựng sợi quang OTDR Multifunctional Tester
OTDR là một công cụ để hiểu tính đồng nhất, khiếm khuyết, gãy, nối khớp và các tính chất khác của sợi quang thông qua phân tích đường cong đo.Nó được sử dụng để đo độ suy giảm của sợi quang, giảm thiểu của kết nối và vị trí lỗi, và xem sự phân bố mất mát dọc theo chiều dài của sợi quang, nó là một công cụ thiết yếu trong xây dựng,bảo trì và giám sát sợi quang.
| Các thông số kỹ thuật OTDR | ||||||||
| Độ dài sóng (nm)Tùy chọn * | 1310/1550 | 1610 | ||||||
| Phạm vi động ((dB)2 Tùy chọn* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| Độ rộng xung (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| Phạm vi thử nghiệm | ≤ 150 Km | |||||||
| Khu vực mù sự kiện (m)3 | ≤2m | |||||||
| Vùng mù giảm cường độ (m)3 | ≤ 10m | |||||||
| Tính tuyến tính (dB/dB) | ±0,05 dB/dB | |||||||
| Mức ngưỡng mất mát (dB) | 0.05 | |||||||
| Tỷ lệ độ phân giải mất mát (dB) | 0.01 | |||||||
| Độ phân giải khoảng cách tối thiểu | 0.05 | |||||||
| Điểm lấy mẫu (K) | 32-128 | |||||||
| Không chắc chắn về khoảng cách (m) | ± 1 m + 5 × 10- 5× khoảng cách + khoảng thời gian lấy mẫu) | |||||||
| Khoảng cách phạm vi (km) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| Thời gian cập nhật thời gian thực điển hình | 1s | |||||||
| Định dạng tệp | Định dạng tiêu chuẩn SOR/PDF/EXCEL | |||||||
| Thời gian đo | 5sec, 10sec, 15sec, 30sec, 1min, 2min, và 3min có thể chọn | |||||||
| Lưu trữ | Thẻ flash (EMMC) 8G + TF | |||||||
| Loại giao diện | SC-PC | |||||||
|
Nhận xét: 1Các thông số kỹ thuật mô tả hiệu suất đảm bảo của thiết bị khi sử dụng đầu nối mô hình PC điển hình để đo,mà không tính đến sự không chắc chắn gây ra bởi độ phản xạ của sợi quang. 2Phạm vi động là dữ liệu được đo dưới điều kiện chiều rộng xung tối đa và 3 phút thời gian trung bình. Phạm vi động là dữ liệu được đo dưới điều kiện 200km / 2000ns / 3min. 3Điều kiện đo vùng mù: sự kiện phản xạ trong vòng 5km, cường độ phản xạ là 45dB. Được đo bằng chiều rộng xung tối thiểu. |
||||||||
| Thông số kỹ thuật | |||
| Kích thước & Hiển thị | 5Màn hình cảm ứng IPS 0,4 inch, độ phân giải 1920 * 1152 | ||
| Cổng mạng | 10/100/1000M tự động điều chỉnh | ||
| WIFI | Xây dựng trong 2.4G WIFI, tốc độ150M, hiển thị hình ảnh camera không dây | ||
| H.265 thử nghiệm chính | H.265 & H.264 IP, màn hình video 4K thông qua dòng chính | ||
| Thử nghiệm camera IP | Hỗ trợ thử nghiệm camera IP 500 thương hiệu | ||
| Khám phá IP | Tự động quét toàn bộ địa chỉ IP phân đoạn mạng | ||
| Xét nghiệm camera đồng trục HD | TVI 5.0/ CVI 4.0/ AHD 4.0 thử nghiệm camera, UTC điều khiển & gọi OSD menu* Tùy chọn | ||
| Xét nghiệm camera CVBS | 1 kênh BNC đầu vào & 1 kênh BNC vòng lặp đầu ra, NTSC/PAL (Autothích nghi)* Tùy chọn | ||
| Zoom hình ảnh | Zoom 4x, phóng to hình ảnh, chụp màn hình, lưu, xem và ghi lại và phát lại | ||
| Thử nghiệm TDR cáp RJ45 | Cáp thử nghiệms chiều dài, thử nghiệm tối đa lên đến 600 mét | ||
| Đầu vào HDMI | Đầu vào HDMI 4K 60FPS*Tùy chọn | ||
| Nhập VGA | Hỗ trợ đầu vào VGA*Tùy chọn | ||
| Lượng đầu ra | 48V PoE/ 24V2A/ 12V 3A / 5V 2A | ||
| Xét nghiệm cáp UTP | Kiểm tra trạng thái kết nối cáp UTP và hiển thị trên màn hình. Đọc số trên màn hình. phát hiện điểm lỗi gần, giữa và xa của đầu nối cáp RJ45, cũng có thể kiểm tra cáp lá chắn | ||
| Kiểm tra dữ liệu | Bắt và phân tích dữ liệu lệnh từ thiết bị điều khiển, cũng có thể gửi hexadecimal | ||
| Kiểm tra mạng | Đường dẫn theo dõi, Kiểm tra liên kết, máy chủ DHCP, Port flashing, Ping test | ||
| Máy theo dõi cáp kỹ thuật số | Tìm cáp BNC, cáp mạng và cáp điện thoại từ cáp bếp. | ||
| Điện kính | Phạm vi điện áp | AC12-1000V | |
| Tần số | 50/60Hz | ||
| Loại báo động | Tiếng và ánh sáng báo động đôi | ||
| Mức độ | CAT.III 1000V / CAT.IV 600V;CE | ||
| Kiểm tra điện áp PoE | Đánh giá chuyển đổi POE hoặc điện áp nguồn điện PSE và trạng thái kết nối cáp | ||
| Máy định vị lỗi thị giác | Máy dò lỗi thị giác 10mW với bước sóng 650nm, phát ra các nguồn laser màu đỏ để kiểm tra uốn cong và vỡ sợi đa chế độ và chế độ duy nhất, phạm vi thử nghiệm 8KM | ||
| Máy đo công suất quang học | Độ dài sóng:1625,1550nm,1490nm,1310nm,1300nm,850nm, phạm vi đo,-70 ′′ + 10 dBm, để thử nghiệm công suất quang học và đo lường tỷ lệ mất liên kết sợi | ||
| Sức mạnh | |||
| Nguồn cung cấp điện bên ngoài | DC 12V ((2A) | ||
| Pin | Ứng dụng tích hợp pin Li-ion 7.4V 5200mA | ||
| Có thể sạc lại | Sau khi sạc 2,5 giờ, thời gian làm việc bình thường 11 giờ | ||
| Parameter | |||
| Cài đặt hoạt động | OSD menu, chọn ngôn ngữ mong muốn của bạn: tiếng Anh, tiếng Bồ Đào Nha, tiếng Hàn, tiếng Nga, tiếng Ý, tiếng Pháp, tiếng Ba Lan, tiếng Tây Ban Nha, tiếng Nhật, tiếng Thổ Nhĩ Kỳ, tiếng Đức, tiếng Serbia, tiếng Séc, tiếng Việt vv | ||
| Tự động tắt. | 5-30 (phút) | ||
| Môi trường làm việc | |||
| Nhiệt độ hoạt động | -10°C---+50°C | ||
| Độ ẩm làm việc | 30%-90% | ||
| Kích thước/trọng lượng | 264mm x 182mm x 43mm / 1kg | ||
Danh sách đóng gói
