Thông tin chi tiết sản phẩm:
|
| Dãy công suất: | +5 ~ -85dBm , +25 ~ -65dBm | Dải động: | 32/30dB |
|---|---|---|---|
| Lợi nhuận mất mát: | ＞ 40dB | Mất chèn: | < 1,0dB |
| đầu nối quang: | FC/PC / FC/APC | Phạm vi tốc độ dữ liệu: | 25 ~ 32G |
| Loại thiết bị: | InGaAs | ||
| Làm nổi bật: | Máy phản xạ phạm vi thời gian quang học,Công cụ bảo trì sợi quang OTDR,Otdr quang học phản xạ phạm vi thời gian |
||

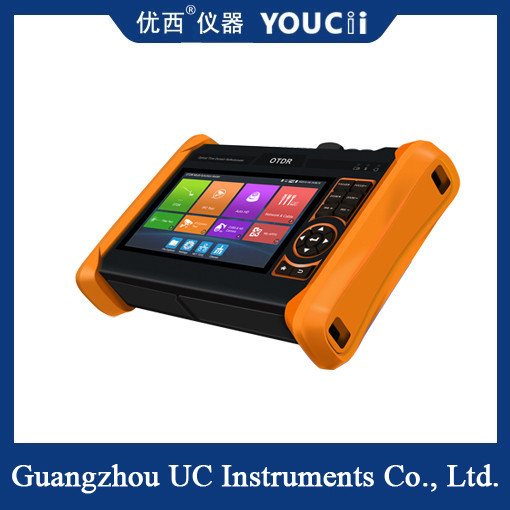

Công cụ bảo trì sợi quang OTDR Optical Time Domain Reflectometer
OTDR là một công cụ để hiểu tính đồng nhất, khiếm khuyết, gãy, nối khớp và các tính chất khác của sợi quang thông qua phân tích đường cong đo.Nó được sử dụng để đo độ suy giảm của sợi quang, giảm thiểu của kết nối và vị trí lỗi, và xem sự phân bố mất mát dọc theo chiều dài của sợi quang, nó là một công cụ thiết yếu trong xây dựng,bảo trì và giám sát sợi quang.
Kết nối sợi
Kết nối sợi quang với giao diện quang học trên cùng của OTDR. Nó áp dụng đầu nối quang học FC-PC.
Lưu ý:Khi sử dụng OTDR để đo sợi quang, ánh sáng làm việc trong sợi quang được đo không thể tồn tại.
Xét nghiệm OTDR tự động
Theo mặc định, hãy bấm vào thử nghiệm OTDR hoặc chọn bước sóng, chiều rộng xung và thời gian đo trong cài đặt nhanh để bắt đầu thử nghiệm.
| Các thông số kỹ thuật OTDR | ||||||||
| Độ dài sóng (nm)Tùy chọn * | 1310/1550 | 1610 | ||||||
| Phạm vi động ((dB)2 Tùy chọn* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| Độ rộng xung (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| Phạm vi thử nghiệm | ≤ 150 Km | |||||||
| Khu vực mù sự kiện (m)3 | ≤2m | |||||||
| Vùng mù giảm cường độ (m)3 | ≤ 10m | |||||||
| Tính tuyến tính (dB/dB) | ±0,05 dB/dB | |||||||
| Mức ngưỡng mất mát (dB) | 0.05 | |||||||
| Tỷ lệ độ phân giải mất mát (dB) | 0.01 | |||||||
| Độ phân giải khoảng cách tối thiểu | 0.05 | |||||||
| Điểm lấy mẫu (K) | 32-128 | |||||||
| Không chắc chắn về khoảng cách (m) | ± 1 m + 5 × 10- 5× khoảng cách + khoảng thời gian lấy mẫu) | |||||||
| Khoảng cách phạm vi (km) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| Thời gian cập nhật thời gian thực điển hình | 1s | |||||||
| Định dạng tệp | Định dạng tiêu chuẩn SOR/PDF/EXCEL | |||||||
| Thời gian đo | 5sec, 10sec, 15sec, 30sec, 1min, 2min, và 3min có thể chọn | |||||||
| Lưu trữ | Thẻ flash (EMMC) 8G + TF | |||||||
| Loại giao diện | SC-PC | |||||||
|
Nhận xét: 1Các thông số kỹ thuật mô tả hiệu suất đảm bảo của thiết bị khi sử dụng đầu nối mô hình PC điển hình để đo,mà không tính đến sự không chắc chắn gây ra bởi độ phản xạ của sợi quang. 2Phạm vi động là dữ liệu được đo dưới điều kiện chiều rộng xung tối đa và 3 phút thời gian trung bình. Phạm vi động là dữ liệu được đo dưới điều kiện 200km / 2000ns / 3min. 3Điều kiện đo vùng mù: sự kiện phản xạ trong vòng 5km, cường độ phản xạ là 45dB. Được đo bằng chiều rộng xung tối thiểu. |
||||||||
Lưu ý: ✓ ✓ dấu hiệu có nghĩa là các chức năng có thể tùy chỉnh!Các dữ liệu trên chỉ để tham khảo và bất kỳ thay đổi nào của chúng sẽ không được thông báo trước.liên lạc với chúng tôi.
