Thông tin chi tiết sản phẩm:
|
| Chế độ thu nhận tín hiệu: | Lấy mẫu (Bình thường), Phong bì, Trung bình | Loại đầu dò: | InGaAs |
|---|---|---|---|
| Khoảng cách kiểm tra tối đa: | 40km | Trọng lượng: | 300g |
| Sức mạnh: | ＜6W | Lợi nhuận mất mát: | ＞ 40dB |
| Chê độ kiểm tra: | sợi đơn | ||
| Làm nổi bật: | Máy kiểm tra đa chức năng 40dB,Kiểm tra đa chức năng OTDR |
||

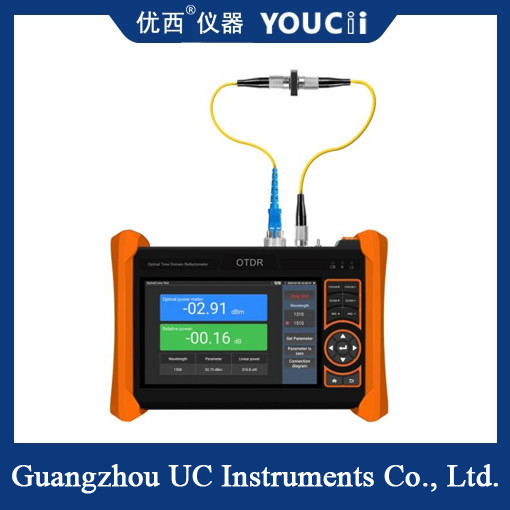

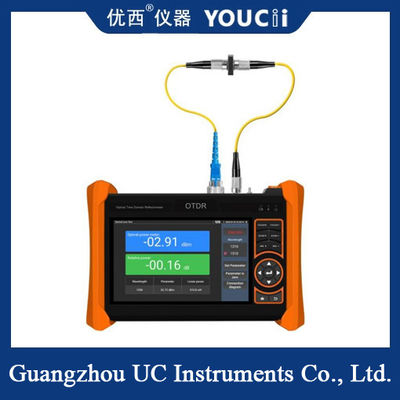

OTDR Multifunctional Tester có thể được kết nối với nhiều thiết bị khác nhau
Kết nối máy ảnh IP với cổng LAN của bộ kiểm tra IPC, nếu chỉ báo liên kết của cổng LAN của bộ kiểm tra màu xanh lá cây và chỉ báo dữ liệu nhấp nháy,nó có nghĩa là camera IP và IPC tester đang giao tiếp.
Nhập ứng dụng IPC Test pro, sau khi quét IP, nhấp vào địa chỉ IP máy ảnh, người kiểm tra sẽ tự động đăng nhập và hiển thị hình ảnh máy ảnh.
Cài đặt mạng có thể sửa đổi địa chỉ IP của máy ảnh. Ứng dụng Chrome của tester có thể đăng nhập vào trang web máy ảnh để sửa đổi thông tin IP.
Kết nối cáp BNC với cổng VIDEO IN của tester, nhập AHD / CVI / TVI ứng dụng sẽ hiển thị hình ảnh.hình ảnh sẽ hiển thị trên máy kiểm tra.
Kết nối cáp BNC vào cổng VIDEO IN và VIDEO OUT, nhập giao diện TV OUT, có thể kiểm tra tính liên tục của cáp BNC.
DVR hoặc cổng HDMI của thiết bị khác kết nối với cổng HDMI của tester, đồng hồ sẽ hiển thị hình ảnh đầu vào.
| Các thông số kỹ thuật OTDR | ||||||||
| Độ dài sóng (nm)Tùy chọn * | 1310/1550 | 1610 | ||||||
| Phạm vi động ((dB)2 Tùy chọn* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| Độ rộng xung (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| Phạm vi thử nghiệm | ≤ 150 Km | |||||||
| Khu vực mù sự kiện (m)3 | ≤2m | |||||||
| Vùng mù giảm cường độ (m)3 | ≤ 10m | |||||||
| Tính tuyến tính (dB/dB) | ±0,05 dB/dB | |||||||
| Mức ngưỡng mất mát (dB) | 0.05 | |||||||
| Tỷ lệ độ phân giải mất mát (dB) | 0.01 | |||||||
| Độ phân giải khoảng cách tối thiểu | 0.05 | |||||||
| Điểm lấy mẫu (K) | 32-128 | |||||||
| Không chắc chắn về khoảng cách (m) | ± 1 m + 5 × 10- 5× khoảng cách + khoảng thời gian lấy mẫu) | |||||||
| Khoảng cách phạm vi (km) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| Thời gian cập nhật thời gian thực điển hình | 1s | |||||||
| Định dạng tệp | Định dạng tiêu chuẩn SOR/PDF/EXCEL | |||||||
| Thời gian đo | 5sec, 10sec, 15sec, 30sec, 1min, 2min, và 3min có thể chọn | |||||||
| Lưu trữ | Thẻ flash (EMMC) 8G + TF | |||||||
| Loại giao diện | SC-PC | |||||||
|
Nhận xét: 1Các thông số kỹ thuật mô tả hiệu suất đảm bảo của thiết bị khi sử dụng đầu nối mô hình PC điển hình để đo,mà không tính đến sự không chắc chắn gây ra bởi độ phản xạ của sợi quang. 2Phạm vi động là dữ liệu được đo dưới điều kiện chiều rộng xung tối đa và 3 phút thời gian trung bình. Phạm vi động là dữ liệu được đo dưới điều kiện 200km / 2000ns / 3min. 3Điều kiện đo vùng mù: sự kiện phản xạ trong vòng 5km, cường độ phản xạ là 45dB. Được đo bằng chiều rộng xung tối thiểu. |
||||||||
