Thông tin chi tiết sản phẩm:
|
| Kích thước (mm): | 196x30.5x27 | Trọng lượng (g): | 250 |
|---|---|---|---|
| Nhiệt độ lưu trữ (℃): | -25-+70 | Nhiệt độ hoạt động (℃): | -10－+60 |
| Pin kiềm ((V): | 2pcs pin AAA | Suy hao chèn (dB, Giá trị điển hình): | 2.5 (1550nm) |

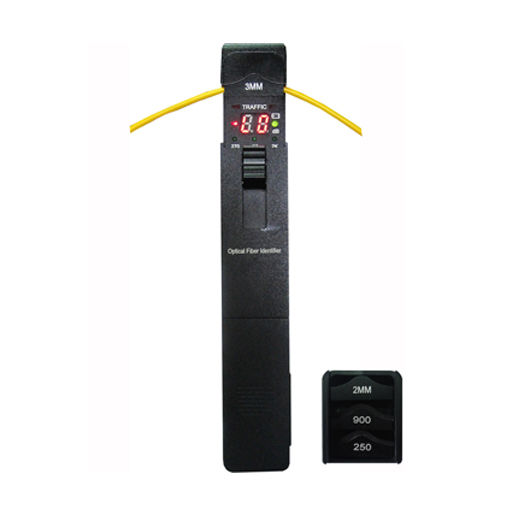

Thiết bị xác định sợi quang cầm tay để bảo trì mạng sợi quang
Thiết bị dò sợi quang cầm tay là công cụ thiết yếu để bảo trì mạng sợi quang. Chức năng cốt lõi của chúng là xác định tín hiệu quang trong sợi quang thông qua công nghệ phát hiện không xâm lấn mà không làm gián đoạn dịch vụ. Các chức năng cụ thể bao gồm:
Phát hiện tín hiệu quang: Xác định xem có truyền tín hiệu quang trong sợi quang hay không và xác định sợi quang đang sử dụng.
Đo công suất quang: Hiển thị giá trị công suất quang (ví dụ: -16 DBM) để hỗ trợ đánh giá cường độ tín hiệu.
Chỉ báo hướng: Hiển thị hướng truyền tín hiệu ánh sáng (chẳng hạn như từ trái sang phải hoặc từ phải sang trái) thông qua các mũi tên hoặc đèn LED.
Nhận dạng tín hiệu điều chế: Phát hiện các tín hiệu điều chế của các tần số cụ thể và phân biệt tín hiệu dịch vụ với tín hiệu kiểm tra.
Thông số kỹ thuật
|
Model# |
U8652 |
|
Phạm vi bước sóng được xác định |
800-1700 nm |
|
Loại tín hiệu được xác định |
CW, 270Hz±5%,1kHz±5%,2kHz±5% |
|
Loại máy dò |
Ø1mm InGaAs 2 chiếc |
|
Loại bộ điều hợp |
Ø0.25 , Ø0.9, Ø2.0, Ø3.0 |
|
Hướng tín hiệu |
LED trái & phải |
|
Phạm vi kiểm tra hướng đơn (dBm, sợi trần 0,9mm CW) |
-46~10(1310nm) |
|
-50~10(1550nm) |
|
|
Phạm vi kiểm tra công suất tín hiệu (dBm, sợi trần 0,9mm CW) |
-50~+10 |
|
Hiển thị tần số tín hiệu (Hz) |
270, 1k, 2k |
|
Phạm vi kiểm tra tần số (dBm, Giá trị trung bình) |
Ø0.9, Ø2.0, Ø3.0 -30~0 (270Hz,1KHz) |
|
Ø0.9, Ø2.0, Ø3.0 -25~0 (2KHz) |
|
|
Ø0.25 -25~0 (1KHz,2KHz) |
|
|
Ø0.25 -20~0 (2KHz) |
|
|
Suy hao chèn (dB, Giá trị điển hình) |
0.8 (1310nm) |
|
2.5 (1550nm) |
|
|
Pin kiềmery(V) |
2chiếc AApin A |
|
Nhiệt độ hoạt động(℃) |
-10－+60 |
|
Nhiệt độ bảo quản(℃) |
-25－+70 |
|
Kích thước (mm) |
196X30.5X27 |
|
Trọng lượng (g) |
250 |
Các tình huống ứng dụng
Lắp đặt và bảo trì sợi quang
Khi nối, cắt hoặc đấu dây sợi quang, hãy nhanh chóng xác định sợi quang mục tiêu để tránh thao tác sai.
Kiểm tra khả năng kết nối của dây nối hoặc pigtail sợi quang để đảm bảo hoạt động bình thường của liên kết.
Nối cáp quang và sửa chữa khẩn cấp
Trong quá trình di dời cáp quang hoặc sửa chữa lỗi, hãy xác định chính xác các sợi quang đang sử dụng để ngăn chặn việc gián đoạn dịch vụ do tai nạn.
Thông qua việc phát hiện tín hiệu điều chế, tín hiệu kiểm tra được phân biệt với tín hiệu dịch vụ thực tế.
