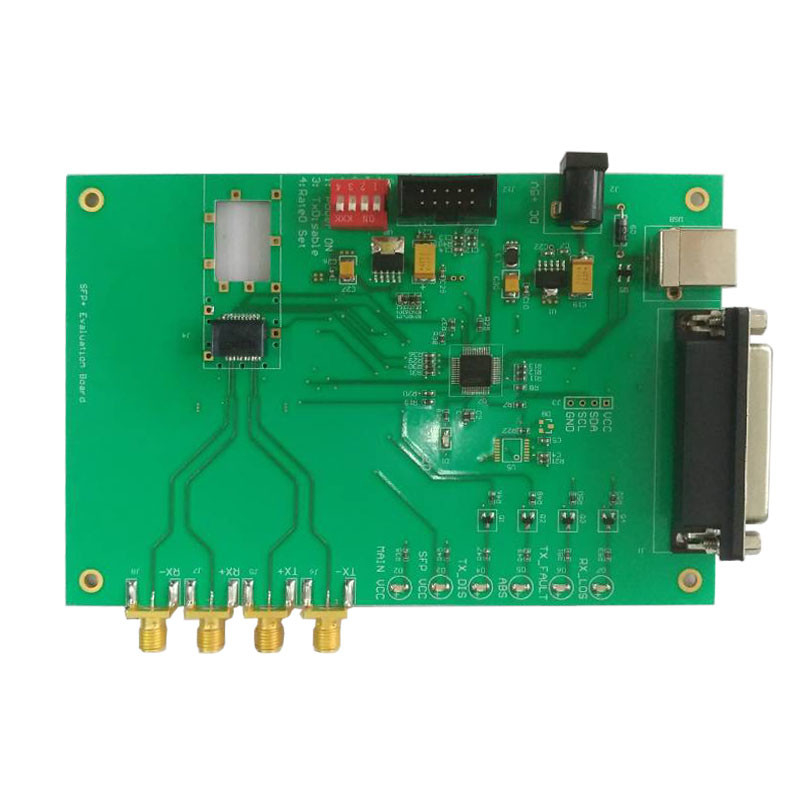

Bảng đánh giá 10G SFP Bảng mạch kiểm tra SFP +

Bảng mạch thử nghiệm U9601A 10G SFP+

Loại bảng thử nghiệm SFP + và loại giao diện truyền thông:

1. Bảng thử nghiệm kênh đơn SFP+ sử dụng cổng song song và giao diện truyền thông USB.

2. Cổng song song và USB hai loại giao diện truyền thông để mô phỏng I2C, kiểm soát tốc độ là 100Kbps, dễ dàng tương thích với mô-đun I2C tốc độ cao và thấp.

Hai, chức năng bảng kiểm tra SFP +:

1. Các chức năng của bảng kiểm tra kênh đơn SFP+ là: tương thích với 11,7g trở xuống với tất cả các tốc độ của mô-đun;

2. cổng song song và USB hai giao diện truyền thông để đạt được giao tiếp I2C;Mô-đun điều khiển phần cứng TxDisable và giám sát phần cứng trạng thái LOS, TxFault;

3. giám sát nhiệt độ thời gian thực, giám sát đo dòng máy phát và máy thu thời gian thực và bảo vệ quá dòng;Điều khiển đầu ra điện áp phân cực kéo, dải điện áp đầu ra từ 2,9-3,8V đầu ra có thể điều chỉnh liên tục, phù hợp để kiểm tra điện áp phân cực kéo mô-đun, độ chính xác và sai số điện áp đầu ra cao nhỏ hơn 5mV, không bị ảnh hưởng bởi tổng kích thước dòng điện mô-đun bên ngoài;

4. Các mô-đun phần cứng và phần mềm TxDisable và Power OnOFF (công tắc điện), điều khiển độc lập tùy ý phần cứng và phần mềm.

5. Cổng USB hỗ trợ nguồn điện độc lập (khi dòng điện của mô-đun quang nhỏ hơn 100mA).

Ba, vấn đề cần chú ý:

1. Lưu ý rằng bên dưới và phía sau bảng mạch PCBA cũng có các thiết bị, vì vậy không được phép đặt các vật dẫn điện lên khi kiểm tra nguồn điện, để không làm chập mạch và cháy bảng mạch.

2. Điện áp đầu vào được điều chỉnh thành 5V, không điều chỉnh điện áp cao hoặc ngược lại, để không làm cháy bo mạch.

3. Khi kiểm tra mô-đun 10G, dây tín hiệu TX và RX hỗ trợ tín hiệu tốc độ cao cần sử dụng cáp tín hiệu hỗ trợ tần số 18G.

Câu hỏi thường gặp
Hỏi: Công ty của bạn là công ty thương mại hay nhà máy?
A: Chúng tôi là một fcatory ở Quảng Đông.Công ty chúng tôi có một đội ngũ bán hàng ngoại thương chuyên nghiệp và một đội ngũ hỗ trợ kỹ thuật giàu kinh nghiệm.Chúng tôi là nhà cung cấp nguồn sáng, máy đo công suất quang, bộ suy hao quang, công tắc quang và BERT, DCA, CDR.
Q: Điều khoản về giá là gì?
A: FOB Thâm Quyến
Q: Thời gian bảo hành là gì?
A: 12 tháng sau ngày giao hàng.
Hỏi: Làm thế nào để đặt hàng?
Trả lời: Nói chuyện với nhân viên dịch vụ, xác nhận chi tiết máy và sau đó đặt hàng.
