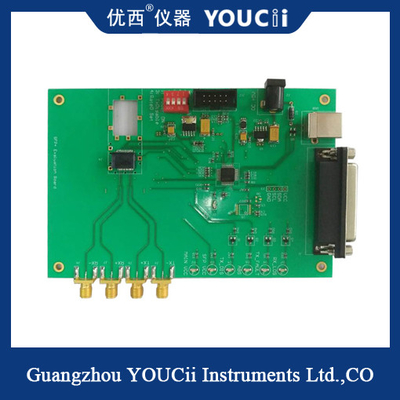

Bảng đánh giá SFP 10G Tương thích với các mô-đun có tốc độ 11,7G hoặc thấp hơn

Bo mạch SFP 10G Tương thích với các module tốc độ 11.7G trở xuống

Loại bo mạch kiểm tra SFP+ và giao diện giao tiếp:

1. Bo mạch kiểm tra kênh đơn SFP+ sử dụng giao diện giao tiếp cổng song song và USB.

2, cổng song song và USB hai loại giao diện giao tiếp để mô phỏng I2C, điều khiển tốc độ là 100Kbps, dễ dàng tương thích với module I2C tốc độ cao và thấp.

Hai, Chức năng của bo mạch kiểm tra SFP+:

1. Bo mạch kiểm tra kênh đơn SFP+ có các chức năng sau: tương thích với tất cả các module 11.7G trở xuống;

2, cổng song song và USB hai loại giao diện giao tiếp để đạt được giao tiếp I2C;Module điều khiển phần cứng TxDisable và giám sát phần cứng trạng thái LOS, TxFault;

3, giám sát nhiệt độ theo thời gian thực, giám sát đo dòng điện máy phát và dòng điện thu theo thời gian thực và bảo vệ quá dòng;Điện áp đầu ra nằm trong khoảng từ 2.9V đến 3.8V. Điện áp đầu ra có thể được điều chỉnh liên tục. Nó phù hợp để kiểm tra điện áp kéo của module.

4, module phần cứng và phần mềm TxDisable và Power OnOFF (chuyển đổi điện), điều khiển độc lập tùy ý phần cứng và phần mềm.

5. Cổng USB hỗ trợ nguồn điện độc lập (khi dòng điện của module quang nhỏ hơn 100mA).

Ba. Các biện pháp phòng ngừa:

1. Lưu ý rằng cũng có các thiết bị bên dưới và phía sau bo mạch PCBA, vì vậy không nên đặt các vật dẫn điện lên thử nghiệm khi bật nguồn để tránh đoản mạch và làm cháy bo mạch.

2, điện áp đầu vào được điều chỉnh thành 5V, không điều chỉnh điện áp hoặc đảo ngược, để không làm cháy bo mạch.

3, kiểm tra module 10G, hỗ trợ tín hiệu điện TX, RX tốc độ cao, dây tín hiệu điện cần hỗ trợ cáp tín hiệu tần số 18G.
