Bảng đánh giá SFP QSFP28 EVB với bốn đầu vào và đầu ra 10G đến 32Gbps

Bảng đánh giá SFP QSFP28 EVB với bốn đầu vào và đầu ra 10G đến 32Gbps

Sản phẩm này được thiết kế để đánh giá hiệu suất của các mô-đun hoạt động được đóng gói QSFP+ và QSFP28 với bốn kênh đầu vào/đầu ra trong mỗi thiết bị đầu cuối truyền và nhận.Tốc độ NRZ của một thiết bị đầu cuối nằm trong khoảng từ 10G~32Gbps và tốc độ truyền PAM4 nằm trong khoảng 25GBoud~28GBoud.Các mô-đun được hỗ trợ bao gồm các sản phẩm NRZ 40G và 100G.Và các sản phẩm PAM4 50G, 100G, 200G, sử dụng thiết bị đo lỗi, bộ suy giảm và thiết bị dao động, để đánh giá các chỉ báo hiệu suất truyền của mô-đun hoạt động (chẳng hạn như các chỉ báo liên quan đến hình ảnh mắt), chỉ báo hiệu suất tiếp nhận (chẳng hạn như chỉ báo độ nhạy), đọc và ghi mô-đun Thông tin EEPROM, v.v.

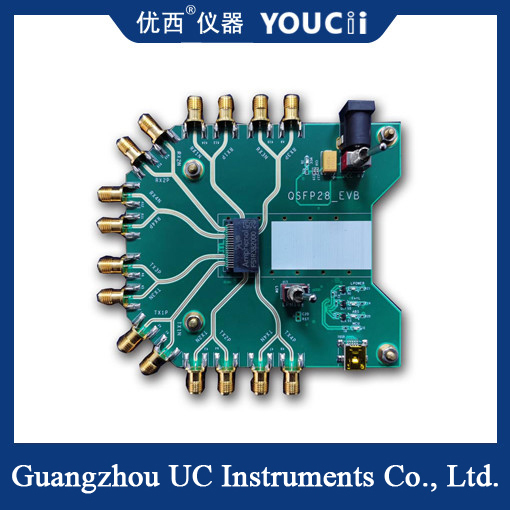

Các đối tượng thực sự được hiển thị trong hình dưới đây:

Sản phẩm:

1.Giao diện gói QSFP + QSFP28, phù hợp với mô-đun quang QSFP +, QSFP28, PAM4 50G100G200G.

2. Hỗ trợ dải tốc độ NRZ: 10.3125G~32Gbps.

Tốc độ truyền 3.PAM4 nằm trong khoảng từ 25GBd đến 28GBd

4. TX bốn chiều, loại giao diện điện RX bốn chiều: 40GHz 2,92mm cái, đầu vào/đầu ra mức CML;

5, hỗ trợ giám sát thời gian thực hiện tại và bảo vệ quá dòng.

6, Hỗ trợ kiểm tra độ lệch điện áp nguồn, dải điện áp có thể điều chỉnh 2,8 ~ 4.V, đáp ứng độ lệch mô-đun của kiểm tra điện áp tối thiểu 3.0V và tối đa 3.6V, cũng như theo dõi điện áp thời gian thực, mặc định 3.3V đầu ra, theo điều chỉnh thời gian thực của mô-đun hiện tại của điện áp đầu ra, để đảm bảo rằng điện áp nguồn điện dưới các tải khác nhau ổn định trong phạm vi 10mV.

7, hỗ trợ ứng dụng môi trường nhiệt độ công nghiệp.

8. Tốc độ I2C của MCU là khoảng 100KHz và dữ liệu được truyền tới I2C thông qua MCU để đọc và ghi thông tin EEPROM của mô-đun.

9, chế độ giao tiếp: USBHID, không có trình điều khiển, đọc và ghi trực tiếp dữ liệu I2C vào mô-đun và MCU thông qua API DLL.

chỉ báo kỹ thuật
