Đánh giá hiệu suất QSFP của Bảng thử nghiệm mô-đun hoạt động 400G PAM4

Đánh giá hiệu suất QSFP của bảng kiểm tra module hoạt động 400G PAM4

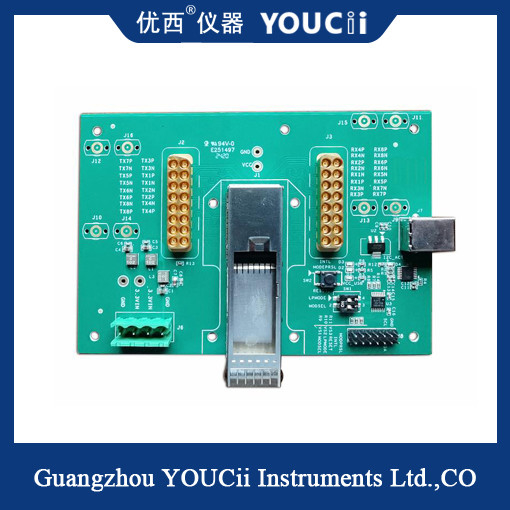

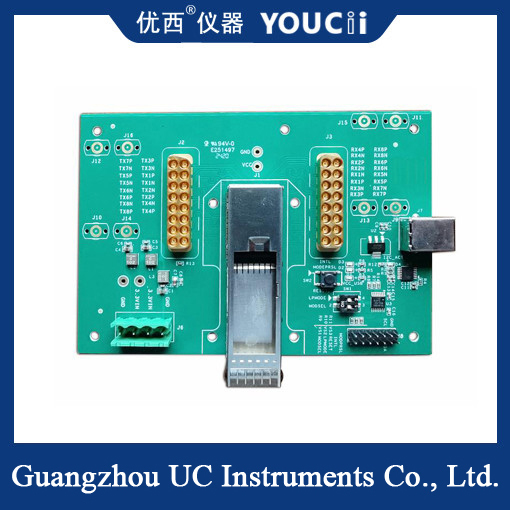

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positionsTỷ lệ baud PAM4 dao động từ 25GBoud đến 28GBoudMáy đo lỗi, bộ giảm độ, máy dao động và các thiết bị khác được sử dụng để đánh giá các chỉ số hiệu suất truyền (chẳng hạn như các chỉ số liên quan đến hình ảnh mắt),nhận các chỉ số hiệu suất (như chỉ số độ nhạy), đọc và ghi thông tin EEPROM mô-đun và vân vân.Đối tượng thực sự được hiển thị trong hình bên dưới:

Đánh giá hiệu suất QSFP-DD EVB của bảng thử nghiệm module hoạt động 400G PAM4 Chỉ số kỹ thuật

Đặc điểm của sản phẩm

1. QSFPDD đóng gói giao diện và áp dụng cho mô-đun quang QSFPDD 400G PAM4.

2. Tỷ lệ baud PAM4 dao động từ 25 GBD đến 28 GBD.

3. TX,RX loại giao diện điện: 40GHz 2x8 Multi-coaxial Connectors, CML level input-output coaxial Connectors;

4, hỗ trợ giám sát thời gian thực hiện và bảo vệ quá tải.

5, Hỗ trợ thử nghiệm sai lệch điện áp cung cấp điện, phạm vi điện áp là 2,8 ~ 4,V có thể điều chỉnh, đáp ứng sai lệch mô-đun của thử nghiệm điện áp tối thiểu 3,0V và tối đa 3,6V,cũng như giám sát điện áp thời gian thực, đầu ra mặc định 3.3V, theo mô-đun hiện tại điều chỉnh thời gian thực của điện áp đầu ra, để đảm bảo rằng điện áp cung cấp điện dưới tải khác nhau là ổn định trong phạm vi 10mV.

6, hỗ trợ ứng dụng môi trường nhiệt độ công nghiệp.
