Thông tin chi tiết sản phẩm:
|
| Tốc độ dữ liệu: | 25~28 GBd | Độ chính xác của điều chỉnh điện áp căng: | 5mV |
|---|---|---|---|
| Giám sát độ chính xác điện áp: | 5mV | Chế độ giao tiếp: | USB HID, không có ổ đĩa. |
| Chế độ mức đầu vào/đầu ra: | CML | Tiêu thụ điện năng được hỗ trợ tối đa: | 25W |
| Làm nổi bật: | Đánh giá 400G PAM4 Active Module,Mô-đun tích cực đánh giá,QSFPDD Package Active Module |
||

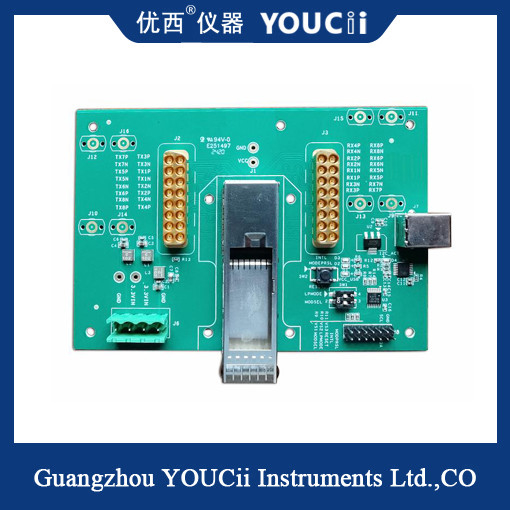

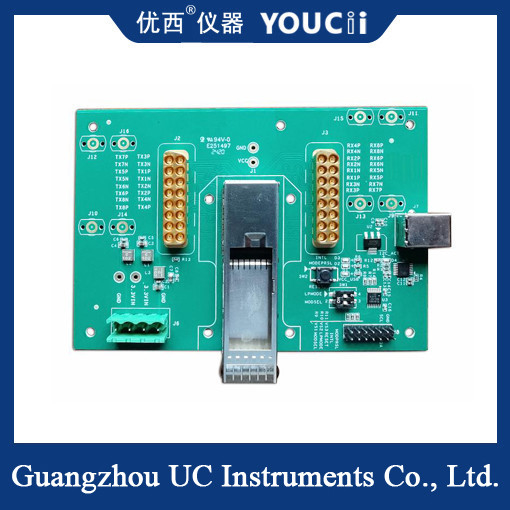

400G PAM4 Active Module Performance Evaluation Test Board Trong gói QSFPDD
U9608 test board là một thiết bị thử nghiệm với nhiều chức năng tiên tiến.
1Giao diện gói: Nó áp dụng giao diện gói QSFPDD, đặc biệt phù hợp với mô-đun quang QSFPDD 400G PAM4.
2Hỗ trợ tốc độ baud: Bảng thử nghiệm U9608 hỗ trợ tốc độ baud PAM4 từ 25GBd đến 28GBd.
3Loại giao diện điện: Đối với giao diện điện của TX và RX, nó sử dụng đầu nối đa trục 2x8 40GHz và sử dụng các mức CML cho đầu vào và đầu ra.
4.Bảo sát điện và điện áp: Bảng thử nghiệm hỗ trợ theo dõi điện trong thời gian thực và bảo vệ quá tải.và phạm vi điện áp có thể được điều chỉnh từ 2.8V đến 4.0V. Điều này có nghĩa là nó có thể đáp ứng các thử nghiệm áp suất điện áp tối thiểu 3.0V và tối đa 3.6V của lực kéo mô-đun. Đồng thời, nó cũng có chức năng giám sát điện áp thời gian thực,đầu ra mặc định là 3.3V, và điện áp đầu ra được điều chỉnh theo thời gian thực theo dòng điện của mô-đun dòng, để đảm bảo rằng dưới tải khác nhau, phạm vi thay đổi ổn định của điện áp nguồn trong vòng 10mV.
5Khả năng thích nghi với nhiệt độ: Bảng thử nghiệm U9608 hỗ trợ các ứng dụng ở nhiệt độ công nghiệp, chứng minh khả năng thích nghi môi trường tuyệt vời của nó.
6. MCU và truyền thông: Tỷ lệ MCU I2C trên bảng thử là khoảng 100KHz. Dữ liệu được chuyển đến thông tin EEPROM của mô-đun đọc / ghi I2C thông qua MCU.Chế độ liên lạc sử dụng USB HID, không cần trình điều khiển, và dữ liệu I2C có thể được đọc và ghi trực tiếp vào mô-đun và MCU thông qua DLL API.
thông số kỹ thuật
| Không. | Chỉ số | Tối đa | Khoảng phút | Đơn vị |
| 1 | Tỷ lệ dữ liệu | 28 | 25 | GBd |
| 2 | Điện áp cung cấp đầu ra điều chỉnh | 4 | 2.8 | V |
| 3 | Độ chính xác của điều chỉnh điện áp căng thẳng | 5 | mV | |
| 4 | Độ chính xác điện áp giám sát | 5 | mV | |
| 5 | Điện tích giám sát | 4000 | 0 | mA |
| 6 | Giám sát độ chính xác của dòng điện | 0.1 | mA | |
| 7 | Tỷ lệ I2C | 400 | 100 | KHz |
| 8 | Điện áp nguồn điện (điện áp đầu vào điện DC bên ngoài) | 5.5 | 4 | V |
| 9 | Nhiệt độ hoạt động | 85 | -40 | °C |
| 10 | Phương thức giao tiếp | USB HID, không ổ đĩa. | ||
| 11 | TX,RX Loại giao diện điện | 40GHz 2x8 Multi-coaxial Connectors | ||
| 12 | Chế độ cấp độ đầu vào/bản xuất | CML | ||
| 13 | Tiêu thụ năng lượng hỗ trợ tối đa | 25W | ||
